Ly hợp tự động xe Wave là gì và hoạt động ra sao?

Nhiều người điều khiển xe máy số dừng chờ đèn đỏ thường ngạc nhiên khi động cơ vẫn nổ êm mà không bị chết máy dù không hề bóp tay côn. Khi vặn ga, xe lập tức lăn bánh mượt mà mà không xảy ra tình trạng giật cục hay tắt máy đột ngột.

Về bản chất, ly hợp tự động xe Wave là gì? Đây là cụm cơ cấu ngắt nối truyền động trung gian, tự động truyền lực từ trục khuỷu sang hộp số theo vòng tua máy và thao tác đạp số mà không cần tay côn.

Hệ thống này mang lại sự tiện lợi vượt trội cho người đi xe phổ thông trong đô thị. Cụm cơ cấu giúp việc chuyển cấp số diễn ra an toàn, chính xác và giảm thiểu thao tác điều khiển phức tạp.

Bản chất ly hợp tự động xe Wave là gì trong hệ thống truyền động

Ly hợp tự động xe Wave là cụm ngắt nối truyền lực cơ học kết hợp lực ly tâm, giúp xe tự tách truyền động khi dừng đỗ và ngắt lực khi dẫm số. Bộ phận này nằm gọn trong lốc máy bên phải, ngay phía sau cần đạp khởi động của xe.

Thiết kế này thường được giới kỹ thuật gọi là bộ nồi xe số, giữ nhiệm vụ cầu nối giữa động cơ và hệ dẫn động bánh sau. Nếu không có bộ phận này, xe sẽ lập tức tắt máy mỗi khi dừng lại hoặc bánh xe bị khóa cứng.

Cơ cấu tự động trên dòng xe Wave thực chất là dạng bán tự động. Người lái vẫn chủ động chọn cấp số phù hợp với tải trọng, nhưng thao tác cắt côn đã được tự động hóa hoàn toàn qua hành trình bàn đạp.

Nhờ sự kết hợp này, xe số phổ thông giữ được sự linh hoạt cần thiết trên đường phố đông đúc. Xe có thể dừng hẳn khi còn cài số mà trục máy vẫn duy trì chế độ chạy không tải ổn định.

Bộ phận này cũng triệt tiêu các rung động đột ngột từ động cơ trước khi truyền tới hộp số. Trải nghiệm cầm lái nhờ vậy trở nên êm ái hơn, hạn chế tối đa nguy cơ mẻ bánh răng truyền động.

Trong giao thông đô thị hiện nay, cơ cấu ly hợp tự động đáp ứng tốt nhu cầu đi lại hàng ngày. Người điều khiển xe chỉ cần tập trung quan sát đường sá thay vì bận tâm phối hợp giữa tay côn và tay ga.

Sự tách bạch giữa lực kéo động cơ và tải trọng bánh sau còn bảo vệ các chi tiết máy khi phanh gấp. Đây là yếu tố cốt lõi giúp các dòng xe Wave duy trì độ bền bỉ qua nhiều năm vận hành.

Chính nhờ nguyên lý vận hành thông minh này, kết cấu cơ khí của xe Wave được tinh giản đáng kể. Để hiểu sâu hơn về độ bền của hệ thống, việc khám phá các chi tiết cấu thành là điều cần thiết.

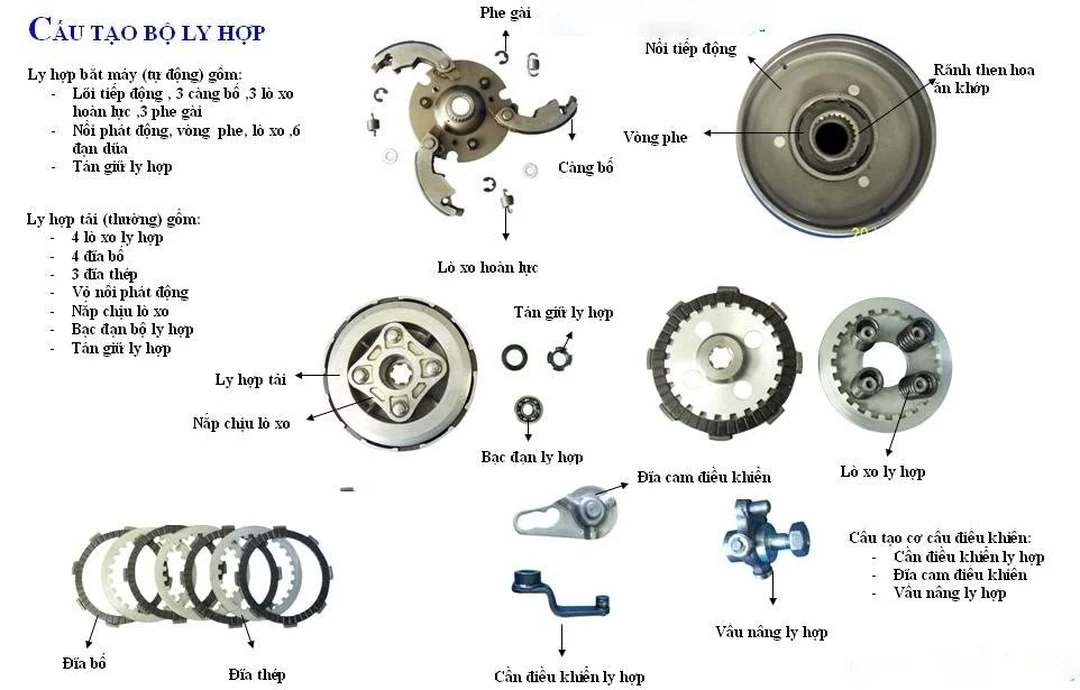

Cấu tạo hai cụm độc lập của bộ ly hợp xe Wave

Cấu tạo ly hợp xe Wave gồm hai cụm chính nối tiếp nhau: cụm ly hợp tiếp động sơ cấp ở phía trước và cụm ly hợp tải thứ cấp ở phía sau. Hai cụm này đảm nhận hai nhiệm vụ cơ học riêng biệt nhưng phối hợp nhịp nhàng.

Cả hai bộ phận đều được ngâm hoàn toàn trong dầu bôi trơn động cơ nhằm giảm nhiệt ma sát và chống mài mòn. Dầu nhớt đóng vai trò truyền nhiệt và bảo vệ bề mặt các lá bố cước trong suốt quá trình quay.

Cụm ly hợp sơ cấp phía trước

Cụm ly hợp sơ cấp hay còn gọi là nồi trước, được lắp trực tiếp vào đầu trục khuỷu động cơ. Chi tiết trung tâm của cụm này là bộ ba búa văng ly tâm, thường được thợ sửa xe gọi là búa ba càng.

Mỗi búa văng được gắn một lớp vật liệu ma sát chuyên dụng và cố định bởi các lò xo hồi vị. Bao bọc bên ngoài cụm ba càng là phần chuông nồi bằng thép có bề mặt lòng chuông gia công nhẵn bóng.

Phía sau chuông nồi tích hợp sẵn một bánh răng dẫn động truyền lực trực tiếp sang cụm ly hợp thứ cấp. Khi trục khuỷu quay chậm, lò xo giữ búa càng nằm gọn bên trong, không chạm vào chuông nồi.

Khi tốc độ quay tăng cao, lực ly tâm thắng lực kéo của lò xo sẽ đẩy ba búa văng bung ra ngoài. Bố ma sát ép chặt vào thành chuông nồi, làm chuông quay theo và bắt đầu truyền lực ra ngoài.

Cụm ly hợp thứ cấp phía sau

Cụm ly hợp thứ cấp hay nồi sau, được gắn đồng trục trên trục sơ cấp của hộp số bốn cấp. Cấu trúc cụm này bao gồm đế nồi, chuồng heo nồi sau, các lò xo nén và mâm ép ly hợp.

Bên trong chuồng heo chứa các đĩa ma sát gồm lá bố cước và lá thép xếp chồng xen kẽ nhau. Lá bố có ngàm ăn khớp với chuồng heo ngoài, còn lá thép ăn khớp với trục răng của đế nồi trong.

Hệ thống lò xo nồi chịu lực nén liên tục, ép chặt toàn bộ các lá bố và lá thép lại với nhau. Ma sát ướt giữa các lá đĩa này tạo ra lực liên kết bền vững để kéo trục số quay theo.

Bộ nồi sau đóng vai trò nhận toàn bộ mô-men xoắn từ nồi trước và truyền nguyên vẹn sang bánh răng truyền động. Khả năng chịu tải và chống trượt của xe phụ thuộc rất lớn vào chất lượng của các lá bố này.

Cơ cấu ăn khớp và ngắt lực cơ học

Liên kết giữa thao tác người lái và bộ nồi sau là cơ cấu ngắt côn, nằm sát mặt trong lốc nồi. Cơ cấu này gồm có chốt cam chéo, các viên bi thép trượt rãnh, càng lừa và một vòng bi tỳ ly hợp.

Trục cần số được nối trực tiếp với đĩa xoay mang rãnh bi chéo. Khi người lái nhấn bàn đạp số về phía trước hoặc phía sau, trục số xoay làm viên bi trượt ép chốt đội tiến về phía trước.

Chốt đội tỳ mạnh vào vòng bi xoay, tác động lực nén thẳng lên mâm ép của cụm ly hợp thứ cấp. Lực ép này đẩy lùi mâm ép, giải phóng lực nén của lò xo lên các lá bố ma sát.

Khi các lá thép và lá bố tách rời nhau, chuồng heo quay tự do mà không truyền lực sang trục số. Dòng truyền lực bị ngắt hoàn toàn ngay tức khắc, cho phép hộp số chuyển cấp êm nhẹ không bị sượng.

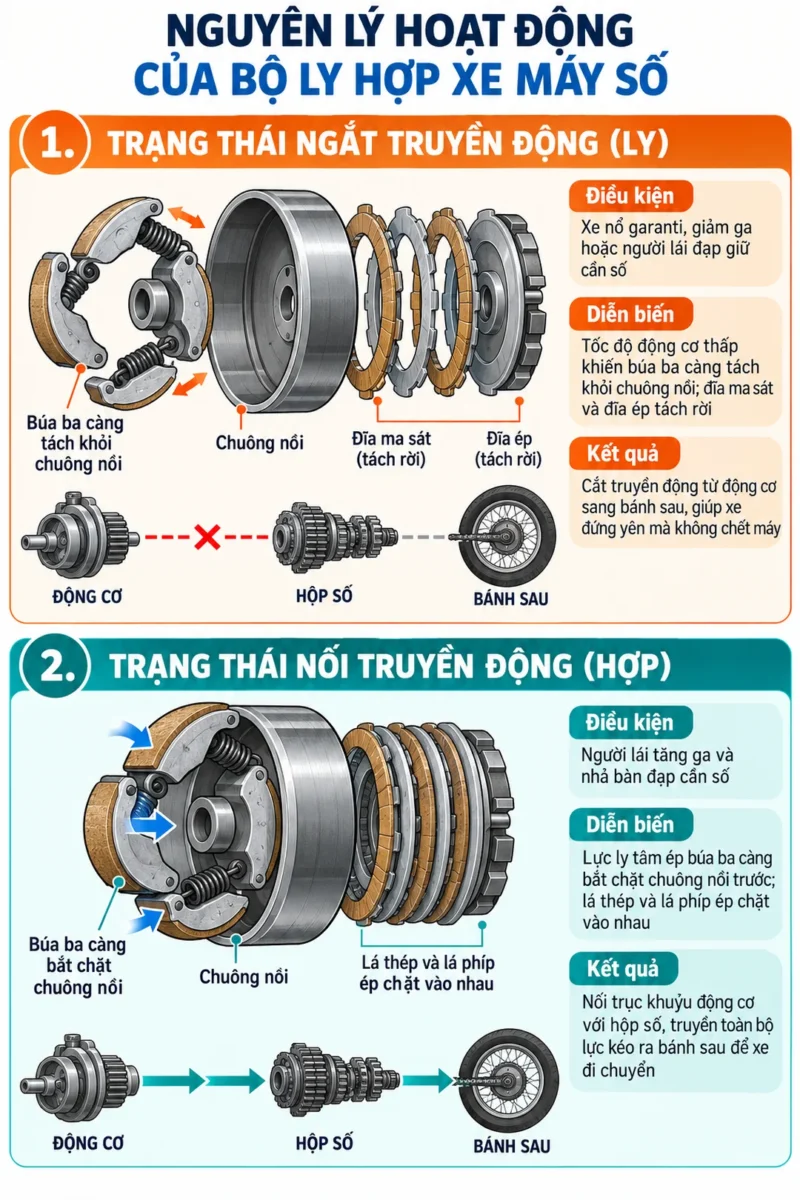

Nguyên lý truyền động và cắt số tự động theo chu kỳ vận hành

Ly hợp tự động xe Wave vận hành theo chu kỳ ba trạng thái: tự do ở vòng tua thấp, bắt khớp truyền lực khi tăng ga, và ngắt lực tạm thời khi dẫm cần số. Mọi chuyển động diễn ra tự nhiên theo quán tính cơ học.

Trạng thái đầu tiên diễn ra khi động cơ nổ ở tốc độ cầm chừng không tải, thường dao động quanh mức tiêu chuẩn. Lúc này, tốc độ trục khuỷu chưa đủ lớn để tạo ra lực văng ly tâm cần thiết trên các búa.

Lò xo giữ búa ba càng co lại, ngăn cách bề mặt ma sát tiếp xúc với lòng chuông nồi phía trước. Trục khuỷu vẫn quay đều đặn nhưng chuông nồi đứng yên, bánh sau xe không bị truyền lực chuyển động.

Trạng thái thứ hai bắt đầu khi người lái vặn tay ga để xe xuất phát hoặc tăng tốc trên đường. Tốc độ trục khuỷu tăng nhanh khiến lực ly tâm tác động lên các búa văng vượt qua lực cản lò xo.

Ba búa văng lập tức bung đều ra các hướng, áp chặt bề mặt bố ma sát vào lòng chuông nồi trước. Chuông nồi bắt đầu quay cùng tốc độ với trục máy, dẫn động bánh răng sơ cấp kéo theo cụm nồi sau.

Lúc này, lò xo nồi sau đang ép chặt các lá bố và lá thép thành một khối liên kết vững chắc. Chuyển động quay từ chuồng heo truyền thẳng vào trục hộp số, làm quay nhông xích và đẩy bánh xe tiến lên.

Trạng thái thứ ba xảy ra trong khoảnh khắc người lái dùng chân nhấn giữ cần số để chuyển cấp tốc độ. Cơ cấu cam bi chéo bên trong lốc máy bị đẩy xoay, tác động lực cưỡng bức tách rời mâm ép nồi sau.

Dù tay ga vẫn vặn và nồi trước vẫn quay tít, nồi sau vẫn tạm thời mất khả năng truyền lực sang trục số. Các bánh răng trong hộp số vào khớp nhẹ nhàng mà không chịu lực tì đè từ động cơ xe.

Khi người lái nhả chân số ra, lò xo hồi vị đưa cơ cấu cam chéo về vị trí ban đầu. Mâm ép lại nén chặt các lá bố, phục hồi liên kết ma sát để xe tiếp tục tăng tốc một cách liền mạch.

Ngoài ra, bộ ly hợp xe Wave còn tích hợp cơ cấu một chiều thông minh nằm bên trong cụm nồi trước. Chi tiết này giữ cho xe không bị trôi tự do khi hạ ga, tạo ra lực phanh động cơ hữu ích khi xuống dốc.

Nhờ chu kỳ làm việc linh hoạt, xe Wave vừa dễ lái như xe ga lại vừa giữ được lực kéo mạnh mẽ của xe số. Để thấy rõ nét khác biệt cơ khí, việc so sánh hai dòng xe phổ biến sẽ làm sáng tỏ vấn đề.

So sánh ly hợp xe Wave với bộ ly hợp xe tay ga

Ly hợp xe Wave thắng về hiệu suất truyền lực và khả năng hãm dốc, trong khi ly hợp xe tay ga vượt trội về sự tiện lợi khi không cần sang số. Sự khác biệt này bắt nguồn từ cấu trúc môi trường ma sát.

Bộ ly hợp trên các dòng xe số phổ thông như Wave thuộc hệ ly hợp ướt, làm việc ngập trong dầu máy bôi trơn. Ngược lại, đa phần xe tay ga hiện nay sử dụng cụm ly hợp khô kết hợp biến thiên vô cấp bằng dây đai.

Thiết kế ngâm dầu của xe Wave giúp tản nhiệt cực nhanh cho các lá ma sát khi phải chở nặng liên tục. Nhờ vậy, bề mặt bố cước ít bị cháy xém hay biến dạng nhiệt so với bộ nồi khô kín khí của xe ga.

Bù lại, xe tay ga đem đến trải nghiệm lái nhàn nhã tuyệt đối vì người điều khiển không cần thao tác chân số. Dưới đây là bảng so sánh cụ thể các tiêu chí kỹ thuật cốt lõi giữa hai hệ thống truyền động:

Quan sát thực tế trên đường đèo dốc cho thấy, hệ thống ly hợp ngâm dầu của xe Wave phát huy thế mạnh rõ rệt. Người lái có thể chủ động hãm tốc bằng số thấp mà không lo trượt cháy bề mặt ma sát.

Đối với xe tay ga, chi phí trọn bộ ly hợp thường dao động trong khoảng 400.000 – 2.000.000 VNĐ tùy theo dòng xe và nhà sản xuất phụ tùng. Con số này cho thấy tính kinh tế vượt trội của dòng xe số phổ thông.

Độ bền bỉ của bộ ly hợp xe Wave đã được khẳng định qua nhiều thế hệ người dùng tại thị trường Việt Nam. Tuy nhiên, sau thời gian dài chịu tải, các chi tiết cơ khí bên trong lốc máy vẫn sẽ dần hao mòn.

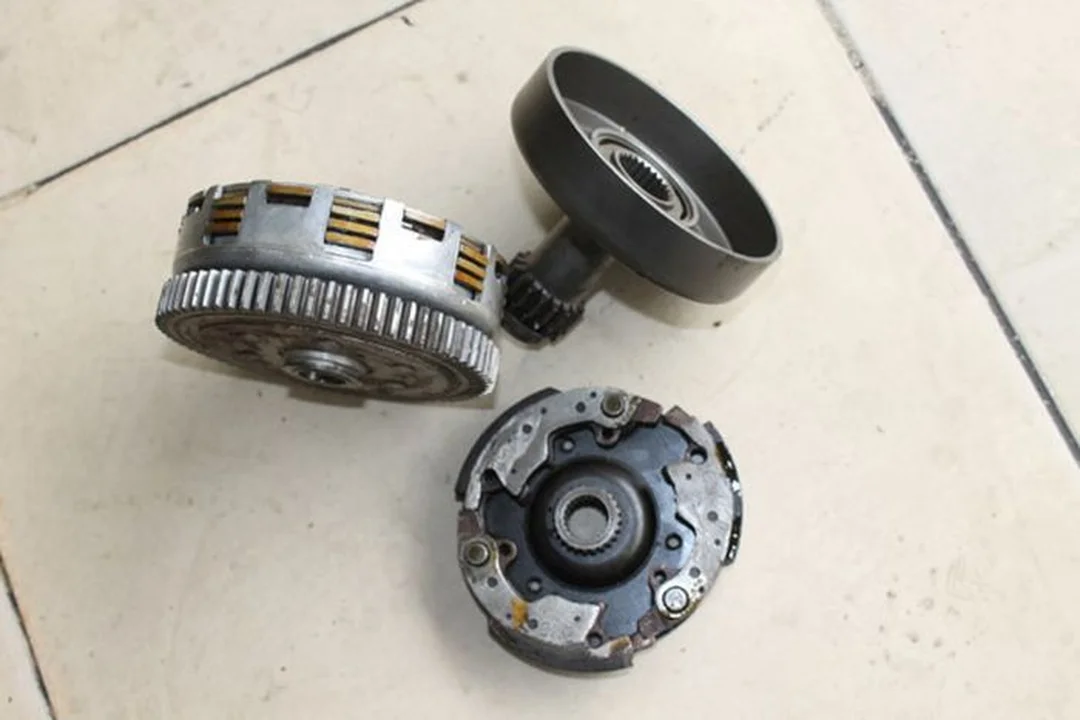

Dấu hiệu hư hỏng cảnh báo bộ ly hợp xe Wave xuống cấp

Bộ ly hợp xe Wave hư hỏng thường biểu hiện rõ qua hiện tượng trượt côn, máy gầm rú nhưng không bốc, sang số bị sượng hoặc xe rung đầu khi khởi hành. Người dùng có thể cảm nhận trực tiếp qua phản hồi chân số.

Nguyên nhân phổ biến nhất là do bố ba càng nồi trước bị mòn vẹt hoặc chai cứng bề mặt sau nhiều năm. Khi đó, búa văng không còn độ bám dính chắc chắn vào lòng chuông nồi, gây ra hiện tượng trượt tải liên tục.

Hậu quả của việc trượt ly hợp không chỉ làm giảm công suất mà còn tác động trực tiếp đến chi phí vận hành. Theo tailocnguyen.vn, khi bộ ly hợp xe máy bị hỏng, mức tiêu hao nhiên liệu có thể tăng từ 30-40 %.

Để nhận biết sớm trục trặc và bảo vệ các bánh răng truyền động, chủ xe cần đối chiếu với các biểu hiện thực tế. Dưới đây là danh sách kiểm tra các dấu hiệu cảnh báo bộ ly hợp đã xuống cấp nghiêm trọng:

• [ ] Xe chạy hao xăng bất thường, máy nóng ran dù chỉ di chuyển quãng đường ngắn trong phố.
• [ ] Xe tăng tốc rất chậm, tiếng máy gào to nhưng vận tốc xe không tăng tương ứng với tay ga.
• [ ] Cảm giác đạp cần số bị nặng, kẹt số hoặc phát ra tiếng cạch lớn chói tai khi chuyển cấp.
• [ ] Xe bị rung giật mạnh ở phần đầu xe mỗi khi bắt đầu nhích ga depart ở số một hoặc số hai.
• [ ] Lốc máy bên phải phát ra tiếng dọng lạch cạch đều đặn ở chế độ galanti và êm dần khi bớm ga.
• [ ] Xe đã chạy được quãng đường dài đạt mốc khoảng 50.000 km mà chưa từng mở lốc nồi kiểm tra.

Tiếng kêu lạch cạch bên trong lốc nồi thường xuất phát từ các đệm cao su giảm chấn chuồng heo bị chai cứng. Khi cao su co ngót, chuồng heo bị rơ lắc và va đập trực tiếp vào đế nhôm gây ồn.

Ngoài ra, việc dùng sai loại dầu nhớt hoặc để dầu cạn kiệt cũng khiến các lá bố nồi sau bị cháy đen. Bề mặt ma sát bị biến chất sẽ khiến toàn bộ hệ thống mất đi độ bám cần thiết khi leo dốc.

Việc phát hiện sớm các dấu hiệu bất thường giúp chủ phương tiện có phương án khắc phục kịp thời. Trong nhiều trường hợp nhẹ, việc căn chỉnh vít nồi cơ học có thể giải quyết được tình trạng sượng số.

Cách căn chỉnh ốc nồi xe Wave và kinh nghiệm sử dụng bền bỉ

Để chỉnh ốc nồi xe Wave đúng chuẩn, kỹ thuật viên thực hiện 3 bước căn vít trên lốc máy nhằm khôi phục độ rơ tự do lý tưởng của bộ ly hợp. Thao tác này đòi hỏi sự cẩn thận và cảm nhận cơ khí chính xác.

Thực hành phổ biến tại các xưởng sửa chữa là sử dụng một chiếc tròng hoặc cờ lê kèm tuốc nơ vít dẹt. Vị trí con ốc này nằm lộ rõ ngay trên bề mặt lốc máy bên phải của động cơ Wave.

Trình tự căn chỉnh chuẩn xác được thực hiện theo các bước kỹ thuật sau:

1. Dùng cờ lê nới lỏng đai ốc khóa bên ngoài khoảng một đến hai vòng, giữ nguyên vị trí trục vít bên trong.
2. Dùng tuốc nơ vít dẹt xoay trục vít theo chiều kim đồng hồ cho đến khi cảm thấy hơi nặng tay thì dừng lại.
3. Xoay ngược vít lại từ 1/8 đến 1/4 vòng để tạo khe hở tự do, sau đó giữ chặt vít và siết chặt đai ốc khóa.

Một lỗi thường gặp ở người dùng là siết vít quá chặt, khiến cơ cấu luôn trong tình trạng bị tỳ cưỡng bức. Sai lầm này làm các lá bố nồi sau bị trượt ngầm liên tục, gây cháy nồi chỉ sau thời gian ngắn.

Ngược lại, nếu xả ốc quá lỏng, hành trình đạp cần số sẽ không đủ lực để ép tách các lá ma sát. Xe sẽ gặp hiện tượng dính côn, khiến việc sang số trở nên nặng nề, dắt số và dễ gây mẻ bánh răng.

Bên cạnh việc cân chỉnh cơ khí, thói quen vận hành đóng vai trò quyết định đến tuổi thọ của bộ ly hợp tự động. Người lái xe cần loại bỏ thói quen tì nhẹ mũi chân lên cần đạp số khi đang chạy trên đường.

Hành động tì chân vô tình đẩy chốt đội bi trượt ép nhẹ vào mâm nồi, làm suy giảm lực ép lò xo lên lá bố. Việc này tạo ra ma sát trượt sinh nhiệt lớn, làm mòn vẹt bề mặt bố chỉ sau vài tháng.

Ngoài ra, thói quen lười về số thấp khi dừng xe hoặc leo dốc cao cũng phá hủy bộ nồi rất nhanh. Việc ép động cơ tải nặng ở số cao buộc búa văng nồi trước phải trượt dài trên chuông trước khi bám dính.

Dầu bôi trơn dùng cho xe Wave bắt buộc phải đạt tiêu chuẩn dành riêng cho xe số có ly hợp ướt. Tuyệt đối không dùng dầu nhớt của xe tay ga vì các chất phụ gia giảm ma sát sẽ gây trượt bố nồi tức thì.

Định kỳ thay dầu nhớt động cơ sau mỗi 1.500 đến 2.000 km và căn chỉnh độ rơ cần số hợp lý sẽ giúp bộ ly hợp xe Wave duy trì lực kéo ổn định, êm ái suốt nhiều năm vận hành.
