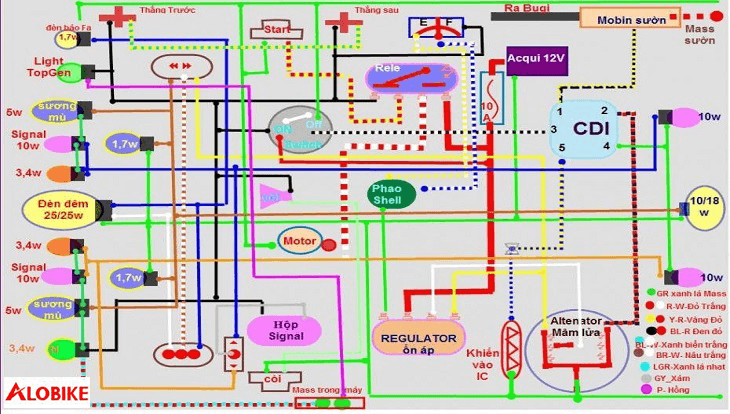

sơ đồ mạch điện xe wave alpha 110 là tài liệu kỹ thuật nền tảng, cung cấp cái nhìn toàn diện về mạng lưới dây dẫn và các thiết bị điện tử trên xe. Việc nắm vững hệ thống điện không chỉ giúp các kỹ thuật viên chẩn đoán và sửa chữa lỗi một cách nhanh chóng mà còn tối ưu hóa hiệu suất hoạt động của xe. Chúng ta sẽ đi sâu phân tích cấu trúc, từ mạch đánh lửa CDI cho đến hệ thống sạc và quy trình chẩn đoán lỗi phổ biến, đảm bảo người đọc có đủ thông tin để tự tin xử lý các vấn đề điện phức tạp.
Vai Trò Cốt Lõi Của Hệ Thống Điện Trong Wave Alpha 110
Hệ thống điện là bộ não điều khiển mọi hoạt động thiết yếu của chiếc xe Wave Alpha 110. Nó không chỉ cung cấp năng lượng cho quá trình đánh lửa để khởi động động cơ mà còn đảm bảo an toàn giao thông thông qua hệ thống chiếu sáng và tín hiệu. Một sơ đồ mạch điện chi tiết là bản đồ quan trọng giúp truy vết dòng điện từ nguồn (ắc quy, mâm lửa) đến các bộ phận tiêu thụ điện (đèn, còi, IC).
Tầm quan trọng của Sơ đồ Mạch Điện đối với Kỹ thuật viên
Sơ đồ mạch điện cho phép kỹ thuật viên xác định chính xác vị trí, chức năng và mối liên kết của từng linh kiện. Nhờ sơ đồ, việc cô lập lỗi trở nên dễ dàng hơn nhiều, thay vì phải kiểm tra từng đoạn dây dẫn. Đặc biệt, nó cung cấp các ký hiệu và màu sắc dây dẫn tiêu chuẩn, giúp giảm thiểu thời gian tìm kiếm nguồn điện bị hở mạch hay chập mạch. Việc hiểu rõ cấu trúc này là yếu tố cốt lõi trong bảo trì chuyên sâu, đảm bảo xe hoạt động đúng thông số kỹ thuật.
Phân Tích Chi Tiết Sơ Đồ Mạch Đánh Lửa CDI
Mạch đánh lửa là hệ thống quan trọng nhất, quyết định khả năng khởi động và hiệu suất của động cơ. Wave Alpha 110 sử dụng hệ thống đánh lửa CDI (Capacitor Discharge Ignition) với nguyên lý xả tụ điện để tạo ra tia lửa điện mạnh mẽ tại bugi.
Nguyên lý hoạt động của IC đánh lửa (CDI)
Quá trình đánh lửa bắt đầu từ mâm lửa (Stator). Khi động cơ quay, cuộn kích (trigger coil hay pickup coil) tạo ra một xung điện áp thấp. Xung này được gửi đến IC (Ignition Control Module). Bên trong IC, điện áp từ cuộn nguồn (Charging Coil) được chỉnh lưu và tích trữ vào tụ điện. Khi IC nhận được tín hiệu từ cuộn kích (đúng thời điểm đánh lửa), nó sẽ xả năng lượng tích trữ trong tụ điện ra cuộn sơ cấp của bobin sườn.
Bobin sườn (Ignition Coil) hoạt động như một máy biến áp tăng áp. Dòng điện xả đột ngột từ IC tạo ra từ trường biến thiên cực nhanh, cảm ứng điện áp cao (hàng chục nghìn volt) ở cuộn thứ cấp. Điện áp cao này được truyền đến bugi để tạo ra tia lửa điện, đốt cháy hỗn hợp hòa khí trong buồng đốt.
Sơ đồ dây dẫn và màu sắc tiêu chuẩn
Việc nhận biết màu dây là chìa khóa để phân tích mạch đánh lửa. Các dòng xe Wave Alpha 110 thường tuân thủ quy ước màu dây cơ bản.
- Dây Đen/Đỏ: Dây nguồn AC cấp cho IC từ cuộn nguồn (Charging Coil) trên mâm lửa.
- Dây Xanh Lá Cây/Trắng (Hoặc Xanh Dương/Vàng): Dây tín hiệu từ cuộn kích (Pickup/Trigger Coil) gửi về IC.
- Dây Đen/Vàng: Dây cao áp đầu ra từ IC đến cuộn sơ cấp của bobin sườn.
- Dây Xanh Lá Cây: Dây tiếp địa (dây mát) của hệ thống.
- Dây Đen/Trắng: Dây tắt máy (ngắt nguồn cấp vào IC khi tắt khóa).
Nếu xe không có lửa, kỹ thuật viên cần lần theo sơ đồ để đo điện áp AC tại dây Đen/Đỏ và kiểm tra tín hiệu xung tại dây Xanh Lá Cây/Trắng. Việc đo điện trở cuộn kích cũng giúp loại trừ lỗi ngay tại mâm lửa.

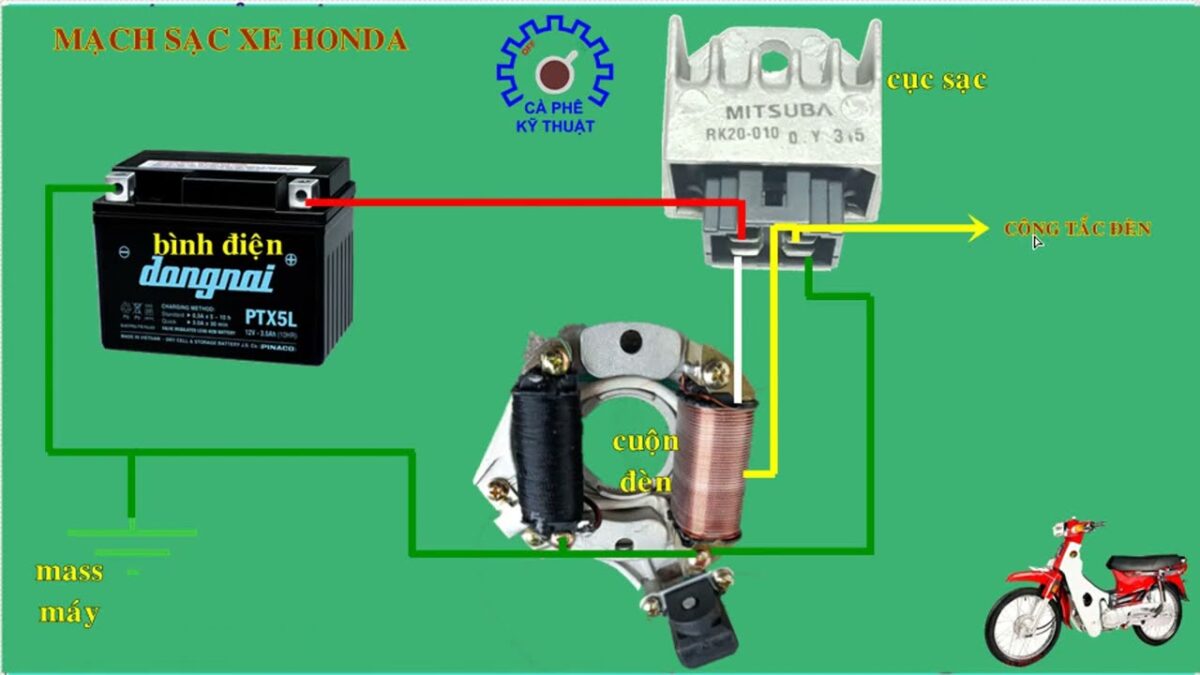

Cấu Trúc Và Nguyên Lý Hoạt Động Của Mạch Sạc
Hệ thống sạc có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) do mâm lửa tạo ra thành dòng điện một chiều (DC) để nạp cho ắc quy và cung cấp cho các thiết bị điện sử dụng nguồn DC như còi, xi nhan và hệ thống đánh lửa.
Các thành phần chính của hệ thống sạc
Mạch sạc bao gồm ba thành phần chính phối hợp nhịp nhàng. Đầu tiên là mâm lửa (Stator Assembly), nơi các cuộn dây phát điện tạo ra dòng AC khi động cơ hoạt động. Thứ hai là tiết chế chỉnh lưu (Rectifier/Regulator – bộ sạc), thiết bị quan trọng chuyển đổi dòng AC thành DC và giữ điện áp đầu ra ổn định. Cuối cùng là ắc quy (Battery), nơi lưu trữ năng lượng điện DC.
Trong Wave Alpha 110, bộ sạc thường được đặt ở vị trí dễ dàng tiếp cận dưới yên xe hoặc cạnh sườn. Chức năng của nó phải đảm bảo rằng ắc quy được nạp đủ điện, nhưng không bị quá tải (Overcharge) có thể gây hỏng ắc quy.
Quy trình chỉnh lưu và ổn áp
Mâm lửa tạo ra dòng AC có điện áp thay đổi theo tốc độ động cơ. Bộ tiết chế chỉnh lưu thực hiện hai chức năng cốt lõi. Chỉnh lưu (Rectifying) là quá trình chuyển dòng AC thành DC. Sau đó là ổn áp (Regulating), quá trình này giới hạn điện áp đầu ra cấp vào ắc quy, thường là trong khoảng 13.5V đến 14.5V khi động cơ hoạt động ở tốc độ trung bình.
Nếu điện áp sạc quá thấp (dưới 13V), ắc quy sẽ không được nạp đủ và dễ hết điện. Ngược lại, nếu điện áp quá cao (trên 15V), ắc quy sẽ bị sôi dung dịch điện phân, gây hỏng hóc và nguy hiểm.
Các màu dây điển hình trong mạch sạc là:
- Dây Vàng/Trắng: Dây nguồn AC từ mâm lửa cấp cho bộ sạc (thường là nguồn điện dùng cho đèn pha).
- Dây Đỏ: Dây DC ổn định sau khi chỉnh lưu, cấp vào ắc quy (qua cầu chì chính).
- Dây Xanh Lá Cây: Dây mát.
Để kiểm tra hệ thống sạc, kỹ thuật viên dùng đồng hồ VOM đo điện áp tại cọc ắc quy khi xe chạy ở 2000-3000 vòng/phút.
Sơ Đồ Mạch Chiếu Sáng Và Tín Hiệu
Hệ thống chiếu sáng và tín hiệu là yếu tố an toàn bắt buộc, giúp người lái quan sát và giao tiếp với các phương tiện khác. Hệ thống này bao gồm đèn pha, đèn hậu, đèn phanh, đèn xi nhan và còi.
Mạch đèn pha và đèn cốt
Ở Wave Alpha 110, nguồn điện cấp cho đèn pha thường được lấy trực tiếp từ cuộn điện chiếu sáng trên mâm lửa (dòng AC), hoặc đôi khi được chuyển đổi sang DC tùy phiên bản. Dây Vàng từ mâm lửa thường là dây nguồn AC. Dòng điện đi qua công tắc đèn, sau đó đến công tắc chuyển pha (cos/pha).
- Dây Trắng: Dây cấp cho đèn cốt (Low Beam).
- Dây Xanh Dương: Dây cấp cho đèn pha (High Beam).
Vì đèn pha tiêu thụ lượng điện lớn, việc đảm bảo kết nối chắc chắn và dây dẫn đủ tiết diện là rất quan trọng để tránh quá nhiệt và sụt áp.
Mạch đèn xi nhan và còi
Mạch xi nhan yêu cầu một rơ le chớp (Flasher Relay) để tạo ra sự nhấp nháy cần thiết. Rơ le chớp nhận nguồn DC 12V sau khóa điện.
- Dây Đen: Nguồn DC sau khóa.
- Dây Xám (hoặc Cam/Xanh Nhạt): Dây đầu ra từ rơ le chớp đến công tắc xi nhan.
Khi công tắc xi nhan được gạt, dòng điện từ rơ le sẽ chạy đến đèn xi nhan tương ứng (dây Cam cho bên trái, dây Xanh Nhạt cho bên phải). Nếu xi nhan không chớp, cần kiểm tra ắc quy, cầu chì và bản thân rơ le chớp.
Mạch còi đơn giản hơn, bao gồm nút bấm còi (thường nối mát) và còi (Horn) được cấp nguồn DC trực tiếp sau khóa điện.
Mạch đèn hậu và đèn phanh
Đèn hậu (Tail Light) thường được cấp nguồn cùng với đèn pha. Đèn phanh (Stop Light) hoạt động độc lập, được kích hoạt bởi hai công tắc phanh (một ở tay phanh trước và một ở bàn đạp phanh sau).
- Dây Đen: Nguồn DC sau khóa (cấp cho công tắc phanh).
- Dây Xanh Lá Cây/Vàng: Dây sau công tắc phanh, cấp điện cho bóng đèn phanh.
Nếu đèn phanh không sáng, cần kiểm tra bóng đèn, cầu chì, và chức năng của cả hai công tắc phanh. Đảm bảo công tắc phanh hoạt động nhạy bén là yếu tố an toàn quan trọng.
Hệ Thống Khởi Động Điện (Đề)
Hệ thống khởi động điện giúp người lái dễ dàng nổ máy mà không cần đạp cần khởi động. Nó đòi hỏi dòng điện lớn để quay động cơ.
Các bộ phận tham gia quá trình đề nổ
Các bộ phận cốt lõi của mạch đề gồm ắc quy (nguồn điện), rơ le đề (Starter Relay/Solenoid), nút đề (Starter Button), và củ đề (Starter Motor). Củ đề là động cơ điện DC mini, có momen xoắn cực lớn để kéo quay trục khuỷu.
Rơ le đề là công tắc chịu tải lớn, được điều khiển bởi dòng điện thấp từ nút đề. Nó có nhiệm vụ kết nối trực tiếp dòng điện cường độ cao từ ắc quy đến củ đề.
Nguyên tắc mạch điện khởi động
Khi người lái bấm nút đề, dòng điện DC từ ắc quy (thường đi qua các công tắc an toàn như công tắc côn hoặc công tắc số mo) sẽ kích hoạt cuộn dây bên trong rơ le đề. Cuộn dây này tạo ra từ trường, hút tiếp điểm bên trong rơ le để đóng mạch chịu tải.
Dòng điện cường độ cao (khoảng 30-80 Ampe) ngay lập tức chảy qua rơ le đề, đi qua dây dẫn lớn đến củ đề, khiến củ đề quay và khởi động động cơ. Do dòng điện rất lớn, dây dẫn trong mạch đề phải là loại dây có tiết diện lớn nhất trên xe.
Nếu xe không đề được, cần kiểm tra ắc quy (đảm bảo đủ điện áp), cầu chì chính (thường 15A), và rơ le đề. Nếu rơ le phát ra tiếng “tạch” khi bấm đề, có nghĩa là mạch điều khiển rơ le đã hoạt động, nhưng tiếp điểm có thể bị mòn hoặc ắc quy yếu.
Mạch Cung Cấp Nhiên Liệu Và Các Cảm Biến
Mặc dù Wave Alpha 110 là xe chế hòa khí (không phun xăng điện tử), nó vẫn sử dụng mạch điện để hiển thị mức nhiên liệu và kiểm soát khóa điện.
Mạch đồng hồ báo xăng và phao xăng
Đồng hồ báo xăng hoạt động dựa trên nguyên lý biến trở. Phao xăng (Fuel Sensor Unit) được lắp trong bình xăng, bao gồm một phao nổi và một biến trở. Khi mức xăng thay đổi, vị trí phao thay đổi, làm thay đổi điện trở gửi về đồng hồ.
- Dây Vàng/Trắng: Dây tín hiệu từ phao xăng đến đồng hồ.
- Dây Xanh Lá Cây: Dây mát.
Đồng hồ nhận tín hiệu điện trở, chuyển đổi thành kim báo mức xăng tương ứng trên mặt đồng hồ. Nếu đồng hồ báo sai, thường là lỗi của phao xăng hoặc kết nối dây tín hiệu bị lỏng.
Các mạch điện phụ trợ khác
Mạch khóa điện là điểm khởi đầu của toàn bộ hệ thống. Khóa điện có chức năng cung cấp nguồn DC sau khóa (Dây Đen) cho hầu hết các mạch tiêu thụ, đồng thời cung cấp mạch tắt máy cho IC đánh lửa (Dây Đen/Trắng).
Mạch đo tốc độ và các đèn báo hiển thị (đèn số mo, đèn pha, đèn xi nhan) cũng là các phần của hệ thống điện phụ. Chúng được cấp nguồn và kết nối mát theo sơ đồ cụ thể để hiển thị thông tin trạng thái hoạt động của xe.
Phương Pháp Chẩn Đoán Lỗi Hệ Thống Điện
Việc chẩn đoán lỗi hệ thống điện cần tuân theo quy trình logic, bắt đầu từ nguồn cấp và sau đó mới đến các mạch tải.
Bước 1: Kiểm tra nguồn và tiếp địa
Mọi vấn đề điện đều bắt nguồn từ nguồn cấp hoặc dây mát (tiếp địa). Trước hết, kiểm tra cầu chì chính (thường nằm gần ắc quy). Nếu cầu chì đứt, cần xác định nguyên nhân chập mạch trước khi thay thế.
Kiểm tra ắc quy: Điện áp lý tưởng khi xe tắt máy là 12.6V. Nếu thấp hơn 12V, ắc quy cần được sạc lại hoặc thay thế. Sau đó, kiểm tra dây mát chính (thường là dây Xanh Lá Cây) đảm bảo kết nối chắc chắn với khung xe và động cơ. Tiếp địa kém là nguyên nhân phổ biến gây ra hiệu suất kém của đèn, còi và đánh lửa yếu.
Bước 2: Chẩn đoán lỗi mạch đánh lửa
Nếu xe không nổ máy, tập trung vào mạch đánh lửa.
- Kiểm tra tia lửa bugi: Tháo bugi và kiểm tra có tia lửa mạnh không.
- Kiểm tra nguồn IC: Dùng VOM đo điện áp AC tại dây Đen/Đỏ (nguồn từ cuộn nguồn) khi quay máy.
- Kiểm tra cuộn kích: Đo điện trở của cuộn kích (dây Xanh Lá Cây/Trắng và dây Mát) theo thông số kỹ thuật của nhà sản xuất (thường vài trăm Ohm).
- Kiểm tra bobin sườn: Đo điện trở cuộn sơ cấp (thấp, dưới 1 Ohm) và thứ cấp (cao, vài kOhm). Lỗi ở bất kỳ khâu nào trên sơ đồ mạch đánh lửa đều dẫn đến mất lửa hoặc đánh lửa sai thời điểm.
Bước 3: Xử lý sự cố hệ thống sạc
Nếu ắc quy nhanh hết điện, tập trung vào hệ thống sạc.
- Đo điện áp sạc: Đo tại ắc quy khi xe chạy 2000-3000 vòng/phút. Điện áp phải nằm trong khoảng 13.5V – 14.5V. Nếu thấp hơn 13V, có thể bộ sạc hỏng hoặc mâm lửa yếu.
- Kiểm tra mâm lửa (Stator): Đo điện trở và kiểm tra rò rỉ điện giữa dây nguồn AC (Dây Vàng/Trắng) với dây mát (Xanh Lá Cây). Cuộn dây bị chạm mát sẽ gây sụt điện áp.
Việc tuân thủ sơ đồ mạch điện giúp người thợ khoanh vùng nhanh chóng. Ví dụ, nếu cả đèn pha và hệ thống sạc đều yếu, khả năng cao là cuộn phát điện trên mâm lửa có vấn đề.
Việc thấu hiểu sơ đồ mạch điện xe wave alpha 110 là một kỹ năng không thể thiếu đối với mọi người thợ sửa chữa xe máy. Sơ đồ này là công cụ tra cứu cơ bản, giúp xác định đường đi của dòng điện, từ mạch đánh lửa CDI cung cấp năng lượng cho quá trình đốt cháy, cho đến hệ thống sạc duy trì hoạt động của ắc quy và các mạch đèn an toàn. Nắm vững cấu trúc, màu sắc dây dẫn, và nguyên lý hoạt động của từng mạch sẽ tối ưu hóa quy trình chẩn đoán và khắc phục lỗi, đảm bảo chiếc Wave Alpha 110 vận hành trơn tru và an toàn trên mọi hành trình.
Cập Nhật Lần Cuối Vào Lúc 17/11/2025 by Phương Phạm
