Việc nắm vững sơ đồ mạch điện xe wave là bước thiết yếu để chẩn đoán và sửa chữa chính xác các sự cố điện. Hệ thống điện của xe Wave, đặc biệt là các phiên bản phun xăng điện tử (Fi), đóng vai trò then chốt trong vận hành. Nó bao gồm nhiều thành phần phức tạp như Hệ thống đánh lửa, Hệ thống nạp điện và ECU điều khiển trung tâm. Bài viết này sẽ đi sâu phân tích cấu trúc, chức năng, và nguyên lý làm việc của từng mạch điện. Điều này giúp người dùng và kỹ thuật viên hiểu rõ bản chất của dòng điện, đảm bảo xe luôn hoạt động ổn định và an toàn.
Cấu Trúc Tổng Thể Của Sơ Đồ Mạch Điện Xe Wave
Hệ thống điện xe máy Wave hiện đại được chia thành ba nhóm chức năng chính liên kết chặt chẽ với nhau. Nhóm thứ nhất là mạch cung cấp năng lượng, bao gồm Bình ắc quy và hệ thống nạp. Nhóm thứ hai là mạch điều khiển động cơ, nơi ECU và các cảm biến hoạt động. Nhóm cuối cùng là mạch tiêu thụ, bao gồm hệ thống chiếu sáng và tín hiệu. Việc hiểu rõ sự phân chia này giúp việc khoanh vùng lỗi trở nên nhanh chóng hơn. Mỗi mạch đều có màu dây tiêu chuẩn riêng biệt để dễ dàng nhận diện.
Phân Tích Chuyên Sâu Mạch Nguồn Và Nạp Điện
Mạch nguồn là nền tảng cung cấp năng lượng ổn định cho toàn bộ hệ thống điện. Nguồn điện này phải duy trì mức điện áp tiêu chuẩn 12V DC. Bất kỳ sự sai lệch nào cũng ảnh hưởng nghiêm trọng đến hiệu suất của động cơ.
Bình Ắc Quy (Battery) và Vai Trò Cung Cấp Nguồn
Bình ắc quy là kho lưu trữ năng lượng chính, cung cấp điện cho hệ thống khởi động. Nó còn duy trì điện áp cho ECU và các thiết bị điện khi động cơ chưa nổ. Việc kiểm tra định kỳ điện áp và dung lượng bình là bắt buộc. Một bình ắc quy yếu có thể gây ra hiện tượng khó nổ hoặc mất dữ liệu ECU.
Hệ Thống Nạp Điện (Charging System)
Hệ thống nạp có nhiệm vụ tái tạo năng lượng cho ắc quy trong quá trình xe hoạt động. Nó gồm có cuộn phát điện (stator) và bộ chỉnh lưu/điều áp (Rectifier/Regulator – RR). Cuộn phát tạo ra dòng điện xoay chiều (AC) khi động cơ quay.
Bộ điều áp chuyển đổi dòng AC này thành dòng điện một chiều (DC) cần thiết. Đồng thời, nó giới hạn điện áp đầu ra khoảng 13.5V đến 14.5V. Phạm vi này giúp tránh sạc quá mức, bảo vệ tuổi thọ của Bình ắc quy.
Hệ Thống Khởi Động: Chuỗi Tác Động Điện Cơ
Hệ thống khởi động cho phép người lái dễ dàng bật động cơ mà không cần đạp cần số. Đây là một chuỗi tác động điện từ phức tạp nhưng hiệu quả.
Nút Khởi Động và Relay Khởi Động
Khi nhấn nút khởi động, dòng điện đi qua cuộn dây của relay khởi động (Start Relay). Cuộn dây này tạo ra từ trường, hút tiếp điểm đóng lại. Việc đóng tiếp điểm này cho phép dòng điện cực lớn từ ắc quy đi trực tiếp đến motor khởi động.
Motor Khởi Động và Nguyên Lý Vận Hành
Motor khởi động là một động cơ điện một chiều công suất cao. Khi nhận được dòng điện, nó tạo ra momen xoắn cực lớn. Momen này được truyền qua bộ côn khởi động (bộ đề) để quay trục khuỷu. Việc này bắt đầu quá trình nén và đánh lửa cho động cơ.
Mạch Điều Khiển Động Cơ (ECU và Cảm Biến)
Đối với các dòng xe Wave Fi (Phun xăng điện tử), sơ đồ mạch điện xe wave được điều khiển bởi Bộ điều khiển trung tâm (ECU). Đây là bộ não của xe, quản lý gần như mọi thông số hoạt động của động cơ.
Bộ Điều Khiển Điện Tử Trung Tâm (ECU)
ECU nhận dữ liệu đầu vào từ hàng loạt các cảm biến đặt xung quanh động cơ và khung xe. Nó xử lý các thông số này theo thời gian thực. Dựa trên thuật toán lập trình sẵn, ECU sẽ đưa ra các lệnh điều khiển chính xác. Các lệnh này bao gồm thời điểm phun nhiên liệu và góc đánh lửa tối ưu.
Các Loại Cảm Biến Quan Trọng
Sự chính xác của ECU phụ thuộc hoàn toàn vào dữ liệu từ các cảm biến. Cảm biến vị trí trục khuỷu (CKP Sensor) là quan trọng nhất. Nó xác định vị trí piston và tốc độ quay của động cơ. Cảm biến nhiệt độ động cơ (ECT) và cảm biến áp suất khí nạp (MAP) cung cấp thông tin về điều kiện môi trường. Thông tin này cần thiết để điều chỉnh lượng xăng và không khí.
Hệ Thống Đánh Lửa (Ignition System)
Hệ thống đánh lửa chịu trách nhiệm tạo ra tia lửa điện mạnh mẽ tại bugi. Tia lửa điện phải xuất hiện đúng thời điểm nén để đốt cháy hỗn hợp hòa khí.
Từ CDI Đến ECU (Sự Chuyển Đổi Công Nghệ)

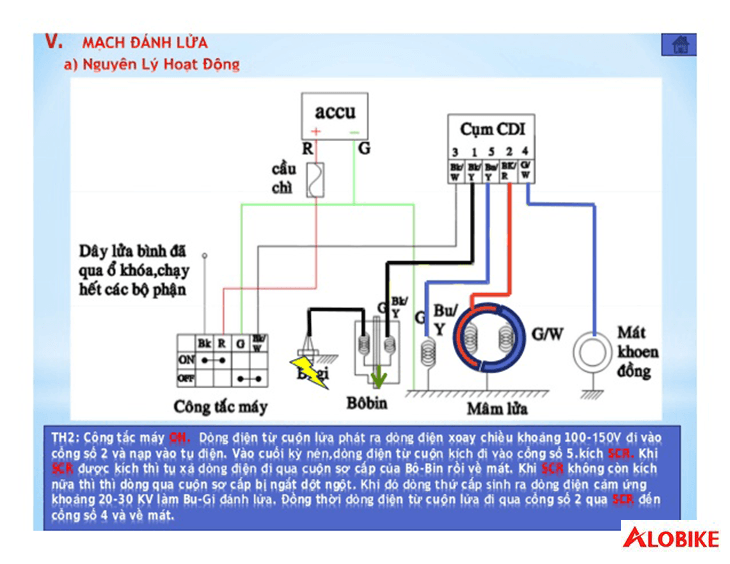

Ở các đời Wave cũ, hệ thống đánh lửa sử dụng CDI (Capacitor Discharge Ignition). Ngày nay, các xe Wave Fi tích hợp chức năng đánh lửa vào ECU. ECU tính toán góc đánh lửa sớm/muộn dựa trên dữ liệu từ CKP và MAP. Điều này giúp tối ưu hóa hiệu suất và giảm phát thải.
Bô Bin Sườn (Ignition Coil)
Bô bin sườn là thành phần chuyển đổi điện áp thấp (12V) từ ắc quy thành điện áp cực cao (hàng chục ngàn Volt). Điện áp cao này đủ mạnh để tạo ra tia lửa điện xuyên qua khe hở bugi. Mạch điện đến bô bin được ECU điều khiển thông qua một tín hiệu xung.
Hệ Thống Chiếu Sáng và Tín Hiệu: Đảm Bảo An Toàn
Mạch tiêu thụ điện lớn nhất trên xe Wave chính là hệ thống chiếu sáng và tín hiệu. Chúng là yếu tố an toàn giao thông không thể thiếu.
Mạch Đèn Pha và Đèn Hậu
Đèn pha (Headlight) thường sử dụng bóng Halogen hoặc LED, hoạt động ở hai chế độ: cos (chiếu gần) và pha (chiếu xa). Việc chuyển đổi được thực hiện bằng công tắc trên tay lái. Đèn hậu (Taillight) thường sáng yếu khi bật chìa khóa và sáng mạnh hơn khi phanh. Điều này cảnh báo cho xe phía sau.
Xi Nhan (Turn Signal) và Rơ Le Chớp (Flasher Relay)
Xi nhan được điều khiển thông qua một rơ le chớp (Flasher Relay). Khi công tắc xi nhan được bật, rơ le này tạo ra chu kỳ đóng mở mạch điện. Chu kỳ này làm cho đèn xi nhan nhấp nháy liên tục. Tốc độ nháy phải tuân thủ tiêu chuẩn an toàn giao thông.
Nguyên Tắc Đọc Sơ Đồ Mạch Điện Xe Wave Chuẩn Kỹ Thuật
Việc đọc đúng sơ đồ mạch điện xe wave yêu cầu sự hiểu biết về các ký hiệu và màu sắc dây dẫn. Đây là kiến thức cơ bản cho mọi thợ sửa chữa.
Quy Ước Màu Dây Tiêu Chuẩn Honda
Mỗi nhà sản xuất có quy ước màu dây riêng, và Honda cũng không ngoại lệ. Ví dụ, dây màu Đỏ (R) thường là nguồn DC ắc quy (+). Dây Xanh lá cây (G) thường là dây mát (Ground). Dây Đen (B) thường là nguồn sau khóa điện. Việc nắm rõ mã màu giúp truy vết mạch điện nhanh chóng.
| Màu Dây (Tiếng Anh) | Ký hiệu | Ý nghĩa (Tiêu chuẩn Honda) |
|---|---|---|
| Red | R | Dây nguồn dương (+) từ ắc quy |
| Green | G | Dây mát (Ground) |
| Black | B | Dây nguồn sau khóa điện (DC) |
| Yellow | Y | Dây từ cuộn phát điện (AC) hoặc đèn pha |
| Light Blue | LB | Xi nhan phải |
| Orange | O | Xi nhan trái |
Ký Hiệu Linh Kiện Trên Sơ Đồ
Các linh kiện điện tử và cơ điện đều có ký hiệu chuẩn trên sơ đồ. Ví dụ, hình chữ nhật có mũi tên thường đại diện cho một Diode. Một vòng tròn có chữ H bên trong có thể là kèn (Còi). Kỹ thuật viên phải thành thạo việc chuyển đổi từ ký hiệu sang linh kiện thực tế.
Quy Trình Chẩn Đoán Lỗi Điện Cơ Bản
Sử dụng sơ đồ mạch điện xe wave là bước đầu tiên trong việc chẩn đoán. Chẩn đoán thường bắt đầu bằng việc xác định loại lỗi: lỗi nguồn, lỗi điều khiển, hay lỗi tiêu thụ.
Chẩn Đoán Lỗi Hệ Thống Nguồn
Nếu xe không có điện hoặc khó khởi động, ưu tiên kiểm tra Bình ắc quy và hệ thống sạc. Dùng đồng hồ VOM để đo điện áp ắc quy khi không tải. Sau đó, đo điện áp khi động cơ đang chạy ở tốc độ 3000-5000 vòng/phút. Điện áp sạc lý tưởng nên nằm trong khoảng 13.5V – 14.5V.
Chẩn Đoán Lỗi Hệ Thống Điều Khiển ECU
Các dòng Wave Fi hiện đại sử dụng đèn báo lỗi (MIL – Malfunction Indicator Lamp). Khi có lỗi, đèn MIL sẽ nháy mã lỗi tương ứng. Kỹ thuật viên cần dùng thiết bị đọc lỗi chuyên dụng (Diagnostic Tool) hoặc đếm số lần nháy đèn. Việc này giúp xác định chính xác cảm biến hoặc bộ phận nào đang gặp trục trặc. Lỗi cảm biến oxy hoặc lỗi Hệ thống đánh lửa là phổ biến.
Chẩn Đoán Lỗi Hệ Thống Tín Hiệu
Nếu đèn hoặc còi không hoạt động, hãy kiểm tra cầu chì (Fuse) trước tiên. Sau đó, kiểm tra công tắc và độ thông mạch (continuity) của dây dẫn. Ví dụ, nếu xi nhan không nháy, có thể rơ le chớp hoặc bóng đèn đã hỏng.
Nâng Cấp Hệ Thống Điện: Từ Halogen Sang LED
Nhiều người dùng xe Wave muốn nâng cấp hệ thống chiếu sáng để tăng cường độ sáng. Việc này đòi hỏi sự điều chỉnh cẩn thận trong mạch điện.
Tính Tải Điện Và Điện Áp
Bóng đèn LED tiêu thụ ít điện năng hơn đáng kể so với Halogen truyền thống. Tuy nhiên, chúng nhạy cảm hơn với sự dao động điện áp. Khi nâng cấp, cần đảm bảo hệ thống nạp điện hoạt động hoàn hảo. Đôi khi, cần phải lắp thêm bộ ổn áp riêng cho đèn LED.
Điều Chỉnh Relay và Công Tắc
Khi lắp đèn LED cho xi nhan, rơ le chớp gốc có thể không hoạt động đúng cách. Điều này là do tải điện quá thấp. Kỹ thuật viên cần thay thế bằng rơ le chớp điện tử (LED Flasher Relay) được thiết kế cho tải thấp. Điều này đảm bảo tốc độ nháy xi nhan ổn định.
Tầm Quan Trọng Của ECU Trong Việc Tối Ưu Hóa Hiệu Suất
ECU không chỉ điều khiển phun xăng và đánh lửa mà còn đóng vai trò quan trọng trong việc bảo vệ động cơ. Nó liên tục giám sát nhiệt độ và áp suất dầu.
Quản Lý Nhiên Liệu (Fuel Management)
Sơ đồ mạch điện xe wave Fi chỉ ra rằng ECU điều khiển kim phun (Injector) thông qua tín hiệu xung. Thời gian mở kim phun (Pulse Width) được tính toán dựa trên tốc độ động cơ và lượng khí nạp. Điều này đảm bảo tỷ lệ hỗn hợp hòa khí luôn ở mức lý tưởng (λ = 1).
Chức Năng Tự Chẩn Đoán (Self-Diagnosis)
Các hệ thống ECU hiện đại có khả năng tự chẩn đoán mạnh mẽ. Nếu một cảm biến bị hỏng hoặc gửi dữ liệu bất thường, ECU sẽ lưu lại lỗi đó. Đồng thời, nó có thể chuyển sang chế độ an toàn (limp home mode) để xe vẫn có thể hoạt động. Chức năng này giúp người lái tránh được những hỏng hóc lớn hơn. Sự phát triển này thể hiện rõ trong các phiên bản Wave Fi mới nhất.
Kết Luận
Việc thấu hiểu sơ đồ mạch điện xe wave mang lại lợi thế vượt trội trong việc bảo trì và sửa chữa. Từ mạch nguồn ổn định cung cấp bởi Bình ắc quy và Hệ thống nạp điện, đến sự tinh vi của Hệ thống đánh lửa và các lệnh điều khiển từ ECU. Mọi thành phần đều hoạt động hài hòa để đảm bảo hiệu suất tối ưu. Kiến thức chuyên sâu về các cảm biến và quy ước màu dây là chìa khóa giúp kỹ thuật viên xử lý mọi sự cố điện một cách chuyên nghiệp và hiệu quả. Nắm vững sơ đồ là nền tảng để duy trì độ bền bỉ cho chiếc xe Wave.
Cập Nhật Lần Cuối Vào Lúc 20/11/2025 by Phương Phạm
