IC đánh lửa xe Wave là một bộ phận điện tử cực kỳ thiết yếu trong dàn điện xe Wave, đóng vai trò như “bộ não” kiểm soát thời điểm và cường độ phóng điện trong hệ thống đánh lửa. Chi tiết này đảm bảo động cơ hoạt động ổn định, đạt hiệu suất tối ưu và tiết kiệm nhiên liệu. Việc hiểu rõ về IC đánh lửa giúp người dùng xe Wave chủ động hơn trong việc bảo dưỡng và sửa chữa, đặc biệt khi nhận biết được các dấu hiệu hỏng hóc quan trọng. Bài viết này sẽ cung cấp cái nhìn toàn diện về IC đánh lửa, từ nguyên lý cơ bản đến các phương pháp chẩn đoán chuyên sâu, nhằm trang bị kiến thức tốt nhất cho người sở hữu xe Wave.
Cấu Tạo Và Nguyên Lý Hoạt Động Cơ Bản Của IC Đánh Lửa
Hệ thống đánh lửa của xe máy, mà IC đánh lửa xe Wave là trung tâm, có nhiệm vụ tạo ra tia lửa điện đúng thời điểm để đốt cháy hòa khí trong buồng đốt. IC, viết tắt của Integrated Circuit (Mạch tích hợp), chính là bộ điều khiển điện tử này.
IC Đánh Lửa Là Gì Và Vị Trí Lắp Đặt
IC đánh lửa, hay còn gọi là Bộ điều khiển đánh lửa, thực chất là một hộp mạch điện tử chứa nhiều linh kiện bán dẫn. Nó nhận tín hiệu từ cuộn điện hoặc cảm biến kích, sau đó xử lý và điều khiển cuộn dây mobin sườn tạo ra điện áp cao.
Trên các dòng xe Wave phổ thông, IC thường được đặt ở vị trí dễ tiếp cận, chẳng hạn như dưới yên xe hoặc gần hộp bình ắc-quy. Vị trí này giúp kỹ thuật viên dễ dàng kiểm tra và thay thế khi cần.
Sơ Đồ Khối Và Các Bộ Phận Chính
Một IC đánh lửa xe Wave tiêu chuẩn bao gồm các khối chức năng chính. Khối nhận tín hiệu kích nhận biết vị trí piston và tốc độ động cơ. Khối xử lý trung tâm tính toán góc đánh lửa tối ưu dựa trên dữ liệu đầu vào.
Khối điều khiển công suất sử dụng transistor hoặc thyristor để đóng/ngắt dòng điện đi qua cuộn sơ cấp của mobin sườn. Sự ngắt dòng đột ngột này tạo ra hiện tượng cảm ứng điện từ, sinh ra điện áp hàng chục nghìn volt ở cuộn thứ cấp.
Nguyên Lý Hoạt Động Của Hệ Thống Đánh Lửa CDI
Hệ thống đánh lửa phổ biến nhất trên xe Wave là CDI (Capacitor Discharge Ignition) – Đánh lửa bằng phóng điện tụ. Trong hệ thống này, IC chứa một tụ điện.
Khi động cơ quay, cuộn phát điện (mâm lửa) tạo ra dòng điện xoay chiều nạp vào tụ điện trong IC. Khi cảm biến kích báo hiệu piston đã đạt đến vị trí đánh lửa, IC sẽ xả dòng điện từ tụ này qua cuộn sơ cấp của mobin sườn. Điện áp cao được sinh ra và truyền đến bugi để đốt cháy hòa khí, hoàn thành chu trình.
Phân Loại Và Công Nghệ IC Đánh Lửa Trên Xe Wave
Mặc dù IC đánh lửa có chức năng tương tự nhau, chúng có thể được phân loại dựa trên nguồn điện cấp và công nghệ điều khiển. Điều này ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của hệ thống.
IC Đánh Lửa Nguồn Điện Xoay Chiều (AC-CDI)
AC-CDI là loại IC truyền thống, thường thấy trên các dòng xe Wave cũ. Nguồn điện cấp cho IC và nạp vào tụ điện được lấy trực tiếp từ cuộn lửa (cuộn phát điện) trên mâm lửa xe Wave.
Ưu điểm của AC-CDI là không phụ thuộc vào ắc-quy, giúp xe vẫn có thể nổ máy khi ắc-quy yếu hoặc hỏng. Nhược điểm là năng lượng đánh lửa có thể bị ảnh hưởng bởi tốc độ động cơ, đặc biệt ở vòng tua máy thấp.
IC Đánh Lửa Nguồn Điện Một Chiều (DC-CDI)
DC-CDI sử dụng điện áp 12V từ ắc-quy hoặc sạc để cấp cho IC và nạp tụ điện. Loại này phổ biến hơn trên các dòng xe Wave đời mới và xe tay ga.
Lợi thế của DC-CDI là tạo ra năng lượng đánh lửa mạnh mẽ và ổn định hơn, không bị ảnh hưởng bởi vòng tua máy. Điều này cải thiện hiệu suất đánh lửa ở mọi dải tốc độ. Tuy nhiên, nó yêu cầu hệ thống sạc và ắc-quy phải hoạt động tốt.
IC Độ Và IC Zin (IC Chính Hãng)
IC Zin là sản phẩm chính hãng hoặc OEM (như IC PN chất lượng cao) được thiết kế tối ưu cho động cơ Wave. Chúng đảm bảo góc đánh lửa chính xác, giúp động cơ vận hành đúng thông số kỹ thuật.
IC độ (IC Racing) là loại IC đã được can thiệp để thay đổi đường cong đánh lửa (ignition timing curve). Chúng thường được dùng trong các trường hợp độ xe, nhằm tối ưu hóa hiệu suất ở vòng tua cao. Tuy nhiên, việc sử dụng IC độ không đúng cách có thể gây hại cho động cơ.
Chẩn Đoán Và Các Dấu Hiệu Hỏng Hóc Của IC Đánh Lửa
IC đánh lửa là linh kiện điện tử, có tuổi thọ nhất định và thường chịu ảnh hưởng của nhiệt độ và rung động. Việc nhận biết sớm các dấu hiệu hỏng hóc là rất quan trọng để tránh làm hỏng các bộ phận liên quan.
Động Cơ Khó Nổ Hoặc Không Nổ Được
Đây là dấu hiệu phổ biến và rõ ràng nhất. Nếu xe Wave đột ngột không thể nổ máy, và đã kiểm tra bugi cùng với mobin sườn vẫn hoạt động bình thường, khả năng cao là IC đã hỏng hoàn toàn. IC hỏng sẽ không thể kích hoạt tạo ra tia lửa điện.
Ngược lại, nếu xe khó nổ, đặc biệt là khi động cơ nguội, đó có thể là dấu hiệu IC bắt đầu hoạt động kém. Việc tính toán góc đánh lửa không chính xác khiến quá trình đốt cháy bị gián đoạn.
Xe Bị Hụt Hơi, Giật Cục Khi Tăng Tốc
Khi IC đánh lửa gặp lỗi, nó có thể cung cấp tín hiệu đánh lửa không ổn định. Hiện tượng này thường xảy ra khi xe đang chạy ở tốc độ cao hoặc khi người lái tăng ga đột ngột.
Xe có thể bị hụt ga, giật cục hoặc thậm chí là chết máy tạm thời. Sự cố này cho thấy đường cong đánh lửa của IC đã không còn hoạt động chính xác ở một dải tốc độ nhất định.
Hao Xăng Bất Thường Và Khói Xả Có Mùi Lạ
IC bị lỗi có thể dẫn đến việc đánh lửa sai thời điểm. Nếu đánh lửa quá sớm hoặc quá muộn, hòa khí sẽ không được đốt cháy hết hoặc đốt cháy không hiệu quả, gây ra tình trạng xe Wave bị hao xăng.
Hậu quả là động cơ cần nhiều nhiên liệu hơn để duy trì công suất, dẫn đến hao xăng. Khói xả có thể có màu đen và mùi xăng sống do nhiên liệu không cháy hết thoát ra ngoài.
Động Cơ Nóng Quá Mức
Đánh lửa không đúng lúc (thường là quá muộn) có thể khiến quá trình đốt cháy tiếp diễn ngay cả khi piston đang đi xuống. Năng lượng nhiệt không được chuyển hóa thành cơ năng mà lại tỏa ra xung quanh động cơ.
Tình trạng này làm động cơ nóng lên rất nhanh, vượt ngưỡng nhiệt độ hoạt động an toàn. Nếu không khắc phục kịp thời, hiện tượng quá nhiệt sẽ gây hỏng hóc nghiêm trọng cho các chi tiết máy khác.
Quy Trình Kiểm Tra Và Chẩn Đoán IC Đánh Lửa Bằng Công Cụ
Để xác định chính xác liệu IC đánh lửa xe Wave có bị hỏng hay không, cần tiến hành các bước kiểm tra có hệ thống, sử dụng các công cụ đo lường chuyên dụng.
Bước 1: Kiểm Tra Tia Lửa Bugi
Việc đầu tiên cần làm là kiểm tra xem có tia lửa điện ở bugi hay không. Tháo bugi, lắp lại vào tẩu bugi, và đặt phần ren bugi chạm vào thân máy (để nối mass).
Sau đó, bật khóa điện và nhấn nút đề hoặc đạp cần khởi động. Nếu không có tia lửa điện hoặc tia lửa yếu, chập chờn, đây là bằng chứng cho thấy có vấn đề trong hệ thống đánh lửa, có thể là IC, mobin sườn hoặc cuộn kích.
Bước 2: Kiểm Tra Cuộn Điện Kích (Pick-up Coil)
IC đánh lửa cần tín hiệu từ cuộn kích để biết khi nào cần phóng điện. Sử dụng đồng hồ vạn năng để đo điện trở của cuộn kích.
Giá trị điện trở phải nằm trong khoảng tiêu chuẩn do nhà sản xuất quy định (thường là vài trăm Ohm). Nếu điện trở quá cao (đứt mạch) hoặc quá thấp (chập mạch), cuộn kích đã hỏng và đây là nguyên nhân gây ra lỗi, chứ không phải IC.
Bước 3: Kiểm Tra Nguồn Điện Cấp Cho IC
Kiểm tra xem IC có nhận đủ nguồn điện hay không. Đối với IC AC-CDI, đo điện áp xoay chiều từ cuộn lửa khi đề máy. Đối với IC DC-CDI, đo điện áp 12V tại chân cấp nguồn của IC.
Nếu nguồn điện cấp không đủ hoặc không có, vấn đề nằm ở hệ thống sạc (đối với DC-CDI) hoặc cuộn lửa/dây dẫn (đối với AC-CDI), chứ không phải do IC.
Bước 4: Kiểm Tra Tín Hiệu Đầu Ra Từ IC Đến Mobin Sườn
Sử dụng đồng hồ đo điện áp hoặc đèn thử mạch tại chân tín hiệu đầu ra của IC. Khi đề máy, phải có tín hiệu điện áp ra dạng xung để kích hoạt mobin sườn.
Nếu có đủ nguồn cấp và tín hiệu kích, nhưng không có tín hiệu đầu ra hoặc tín hiệu ra yếu, thì IC đánh lửa chính thức bị lỗi và cần phải được thay thế.
Tiêu Chí Lựa Chọn IC Đánh Lửa Chất Lượng Cho Xe Wave
Việc chọn lựa IC đánh lửa thay thế cần được thực hiện cẩn thận để đảm bảo hiệu suất và độ bền cho xe. Thị trường có nhiều loại IC, từ hàng chính hãng đến hàng thương hiệu OEM và hàng trôi nổi.
Ưu Tiên Lựa Chọn IC OEM Có Uy Tín
Các nhà sản xuất OEM (Original Equipment Manufacturer) như thương hiệu PN, đã được nhắc đến, cung cấp IC đánh lửa xe Wave với chất lượng cao và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Lựa chọn IC từ các thương hiệu này đảm bảo độ tin cậy tương đương hàng chính hãng.
Những sản phẩm này thường có quy trình kiểm soát chất lượng chặt chẽ, được các nhà máy lắp ráp xe máy tin dùng. Điều này tạo ra sự an tâm về tính ổn định và tuổi thọ.
So Sánh Thông Số Kỹ Thuật Với IC Zin
Khi chọn IC mới, người dùng cần so sánh các thông số như loại IC (AC-CDI hay DC-CDI), đường cong đánh lửa, và số chân cắm phải hoàn toàn tương thích với xe Wave của mình. Sự sai lệch nhỏ cũng có thể làm giảm hiệu suất động cơ.
Đặc biệt, tránh mua IC có thông số không rõ ràng hoặc các loại IC “đa năng” có thể không tối ưu cho xe Wave. IC phải được thiết kế riêng cho từng dòng xe để đảm bảo góc đánh lửa chính xác.
Chính Sách Bảo Hành Và Nguồn Gốc Rõ Ràng
Một IC đánh lửa chất lượng cao thường đi kèm với chế độ bảo hành rõ ràng, ví dụ như bảo hành 12 tháng. Đây là minh chứng cho sự tự tin của nhà sản xuất về chất lượng sản phẩm.
Luôn mua IC tại các đại lý, cửa hàng phụ tùng xe máy uy tín. Việc này giúp đảm bảo sản phẩm có nguồn gốc xuất xứ minh bạch, tránh mua phải hàng giả, hàng nhái kém chất lượng, gây hại cho xe.
Hướng Dẫn Thay Thế IC Đánh Lửa Xe Wave Tại Nhà
Việc thay thế IC đánh lửa cho xe Wave tương đối đơn giản và có thể tự thực hiện tại nhà nếu có một chút kiến thức về kỹ thuật. Tuy nhiên, luôn đảm bảo xe đã tắt máy hoàn toàn trước khi thao tác.
Chuẩn Bị Công Cụ Và Ngắt Kết Nối Điện
Trước tiên, cần chuẩn bị tua vít, cờ lê, và quan trọng nhất là một IC đánh lửa xe Wave mới, đã được kiểm tra về tính tương thích. Việc đầu tiên là tắt khóa điện và ngắt kết nối cọc âm của ắc-quy (nếu là DC-CDI) để đảm bảo an toàn tuyệt đối.
Xác định vị trí IC cũ trên xe, thường được cố định bằng các ốc vít hoặc kẹp cao su. Sử dụng tua vít để tháo các bộ phận che chắn nếu cần.
Tháo Rời IC Cũ Và Lắp Đặt IC Mới

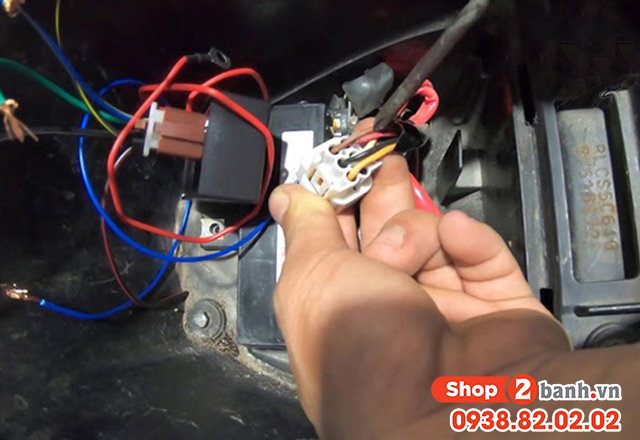

Nhẹ nhàng rút giắc cắm điện của IC cũ ra khỏi IC. Giắc cắm này có thể có nhiều chân, vì vậy hãy đảm bảo ghi nhớ hoặc chụp ảnh lại vị trí trước khi rút. Sau đó, tháo các ốc hoặc kẹp đang giữ IC cũ.
Lắp đặt IC mới vào vị trí ban đầu, cố định bằng ốc vít hoặc kẹp. Cắm giắc điện vào IC mới, đảm bảo các chân cắm được kết nối chắc chắn, không bị lỏng lẻo.
Kiểm Tra Hoạt Động Sau Khi Thay Thế
Sau khi lắp đặt xong, nối lại cọc âm ắc-quy, bật khóa điện và tiến hành khởi động xe. Lắng nghe tiếng máy nổ và quan sát các hiện tượng như khó nổ, tiếng nổ lạ.
Nếu động cơ nổ ngay, hoạt động trơn tru và phản ứng ga nhạy, việc thay thế đã thành công. Nếu xe vẫn không nổ hoặc có dấu hiệu bất thường, cần kiểm tra lại toàn bộ quy trình và các bộ phận liên quan như mobin sườn hoặc bugi.
Bảo Dưỡng Và Các Lưu Ý Để Tăng Tuổi Thọ IC Đánh Lửa
IC đánh lửa là linh kiện điện tử, không cần bảo dưỡng định kỳ như thay nhớt. Tuy nhiên, việc duy trì môi trường hoạt động tối ưu sẽ giúp kéo dài tuổi thọ của nó.
Bảo Vệ IC Khỏi Nước Và Độ Ẩm
Mặc dù IC thường được đặt trong vỏ nhựa kín, tiếp xúc lâu dài với độ ẩm hoặc bị ngập nước vẫn có thể gây chập mạch và hỏng hóc. Tránh rửa xe trực tiếp bằng vòi nước áp lực cao vào khu vực chứa IC.
Đặc biệt lưu ý khi xe đi qua vùng ngập nước. Nếu IC bị ướt, cần làm khô hoàn toàn trước khi cố gắng khởi động lại xe để tránh gây hư hỏng nghiêm trọng hơn.
Kiểm Soát Nhiệt Độ Hoạt Động Của Động Cơ
Nhiệt độ quá cao là kẻ thù của các linh kiện điện tử, bao gồm cả IC đánh lửa xe Wave. Việc duy trì hệ thống làm mát động cơ hoạt động tốt là điều cần thiết.
Nếu xe thường xuyên bị quá nhiệt, IC sẽ hoạt động trong điều kiện khắc nghiệt, làm giảm tuổi thọ nhanh chóng. Hãy đảm bảo dầu nhớt và hệ thống làm mát bằng gió (trên xe Wave) được bảo dưỡng định kỳ.
Đảm Bảo Ổn Định Hệ Thống Điện
Sự tăng giảm điện áp đột ngột (sốc điện) có thể làm hỏng IC. Điều này thường xảy ra khi bộ sạc (rectifier) bị hỏng, khiến điện áp từ mâm lửa không được ổn định.
Kiểm tra và thay thế bộ sạc (IC sạc) khi nó bắt đầu có dấu hiệu hoạt động kém là một biện pháp phòng ngừa hiệu quả. Hạn chế lắp thêm các thiết bị điện tử không chính hãng, có thể gây quá tải cho hệ thống điện.
So Sánh Các Dòng Xe Wave Và Yêu Cầu IC Đánh Lửa
Dù đều là xe Wave, các đời xe khác nhau (Wave Alpha, Wave RS, Wave S) có thể sử dụng các loại IC đánh lửa khác nhau. Sự khác biệt này chủ yếu nằm ở đường cong đánh lửa và cổng kết nối.
Wave Alpha Và Wave S Phổ Thông (AC-CDI)
Các dòng Wave Alpha và Wave S đời cũ thường sử dụng hệ thống AC-CDI đơn giản. IC của chúng có đường cong đánh lửa được thiết lập để tối ưu hóa sự bền bỉ và tiết kiệm nhiên liệu.
Việc thay thế IC cho các dòng xe này cần phải đảm bảo đó là IC AC-CDI 5 chân hoặc 6 chân đúng chuẩn. Việc sử dụng IC độ cho các dòng xe này cần phải có sự điều chỉnh chi tiết.
Wave RS, Wave RSX Và Các Đời Mới Hơn (DC-CDI)
Các dòng xe Wave RS, Wave RSX 110cc và các phiên bản mới hơn đã chuyển sang sử dụng hệ thống DC-CDI. Hệ thống này cung cấp khả năng đánh lửa mạnh mẽ hơn, hỗ trợ động cơ có công suất cao hơn.
IC đánh lửa DC-CDI yêu cầu nguồn 12V ổn định. Khi thay thế, cần chọn IC có góc đánh lửa và giắc cắm tương thích hoàn toàn với dòng xe, tránh tình trạng lỗi điện do không đồng bộ.
Lựa Chọn IC Độ Cho Các Phiên Bản Xe Độ
Đối với những người dùng muốn nâng cấp hiệu suất xe Wave bằng cách thay đổi cam, xoáy nòng, việc sử dụng IC độ là bắt buộc. IC độ giúp dời điểm đánh lửa sang góc tối ưu hơn để phù hợp với tỉ số nén và thời điểm nạp/xả mới.
Việc này đòi hỏi kiến thức chuyên môn sâu rộng. Khuyến cáo nên tham khảo ý kiến chuyên gia hoặc thợ độ xe uy tín để lựa chọn IC độ có thương hiệu và đã được kiểm chứng về hiệu năng.
IC đánh lửa xe Wave là một bộ phận nhỏ nhưng có vai trò quyết định đến hiệu suất và độ tin cậy của chiếc xe. Từ việc hiểu rõ nguyên lý hoạt động, nhận biết các dấu hiệu hỏng hóc qua việc khó nổ, hụt ga, cho đến biết cách kiểm tra bằng đồng hồ đo điện. Sự lựa chọn thông minh một sản phẩm OEM chất lượng cao, như các thương hiệu uy tín, cùng với việc duy trì một hệ thống điện ổn định, là chìa khóa để kéo dài tuổi thọ của IC. Người dùng cần chủ động trong việc bảo dưỡng và thay thế IC đánh lửa xe Wave kịp thời để đảm bảo chiếc xe luôn vận hành một cách an toàn và tối ưu nhất.
