Hệ thống chiếu sáng đóng vai trò sống còn trong việc đảm bảo an toàn khi vận hành xe máy. Việc nắm rõ cách nối dây điện đèn xe máy không chỉ là kỹ năng bảo dưỡng cơ bản mà còn giúp bạn chủ động khắc phục sự cố, đặc biệt quan trọng đối với các dòng xe phổ thông như Wave 50cc. Bài viết này cung cấp hướng dẫn chuyên sâu từ A đến Z, giúp bạn hiểu rõ nguyên lý điện, nhận diện sơ đồ mạch điện xe máy và thực hiện đấu nối chính xác. Đây là kiến thức thực tiễn giúp nâng cao trải nghiệm lái xe, đồng thời khẳng định tầm quan trọng của việc duy trì hệ thống chiếu sáng xe máy hoạt động ổn định. Để thực hiện thành công, việc hiểu về ắc quy xe máy và cách phân biệt các loại dây điện là bước nền tảng.
Nguyên Lý Cơ Bản Về Điện Và Hệ Thống Đèn Xe Máy
Để thực hiện bất kỳ thao tác nào, bạn cần hiểu rõ nguồn điện xe máy hoạt động ra sao. Kiến thức nền tảng này giúp tránh chập cháy và đảm bảo hệ thống hoạt động đúng công suất. Sự am hiểu này cũng là tín hiệu của một thợ sửa xe chuyên nghiệp.
Dòng Điện AC Và DC Trên Xe Máy: Khác Biệt Cốt Lõi
Hầu hết xe máy đều sử dụng hai loại dòng điện. Dòng điện xoay chiều (AC) thường được cấp trực tiếp từ cuộn điện (mâm lửa) lên. Nó thường cung cấp cho hệ thống đèn pha truyền thống. Dòng điện một chiều (DC) được tạo ra sau khi đi qua cục sạc (rectifier) và được lưu trữ trong ắc quy xe máy.
Dòng DC ổn định hơn, cung cấp điện cho còi, xi nhan và các thiết bị điện tử. Việc xác định loại dòng điện là bước đầu tiên và quan trọng. Điều này quyết định bạn sẽ đấu nối đèn trực tiếp vào nguồn máy hay nguồn bình.
Phân Loại Các Loại Đèn Phổ Biến
Đèn xe máy có ba loại chính, mỗi loại có yêu cầu kỹ thuật khác nhau khi đấu nối.
Đèn Halogen là loại truyền thống, hoạt động bằng cách đốt nóng dây tóc. Nó thường hoạt động ở điện áp thấp và có thể dùng cả nguồn AC hoặc DC.
Đèn LED (Light Emitting Diode) tiết kiệm năng lượng hơn, ánh sáng mạnh hơn và tuổi thọ cao hơn. Đèn LED chỉ hoạt động tối ưu với nguồn điện DC đã được ổn áp.
Đèn Xenon (HID) tạo ra ánh sáng bằng phóng điện trong khí, mang lại độ sáng rất cao. Loại này yêu cầu lắp đặt thêm ballast và phải được đấu nối cực kỳ cẩn thận với nguồn DC.
Vai Trò Của Các Bộ Phận Liên Quan
Hệ thống đèn không hoạt động độc lập mà liên quan đến nhiều bộ phận.
Cục Sạc/Rectifier có nhiệm vụ chuyển đổi dòng AC từ mâm lửa thành dòng DC. Nó cũng ổn định điện áp để sạc ắc quy và bảo vệ các thiết bị điện. Nếu cục sạc lỗi, đèn có thể bị cháy ngay cả khi đấu nối đúng.
Rơ-le là công tắc điện tử điều khiển dòng điện lớn bằng tín hiệu điện áp nhỏ. Đối với việc độ đèn LED hoặc đèn trợ sáng có công suất cao, việc lắp thêm rơ-le là bắt buộc. Nó giúp bảo vệ công tắc zin của xe khỏi bị quá tải.
Công tắc đèn (Công tắc pha/cos, công tắc xi nhan) là nơi điều khiển các đường dây điện. Hiểu rõ sơ đồ công tắc giúp bạn xác định chính xác vị trí cần trích dây nguồn.
Phân Tích Chuyên Sâu Bảng Màu Dây Điện Honda
Việc nắm rõ ý nghĩa các màu dây là chìa khóa để thực hiện cách nối dây điện đèn xe máy an toàn. Hãng Honda tuân thủ một tiêu chuẩn màu dây nhất định. Việc này giúp việc sửa chữa và đấu nối trở nên dễ dàng và chính xác.

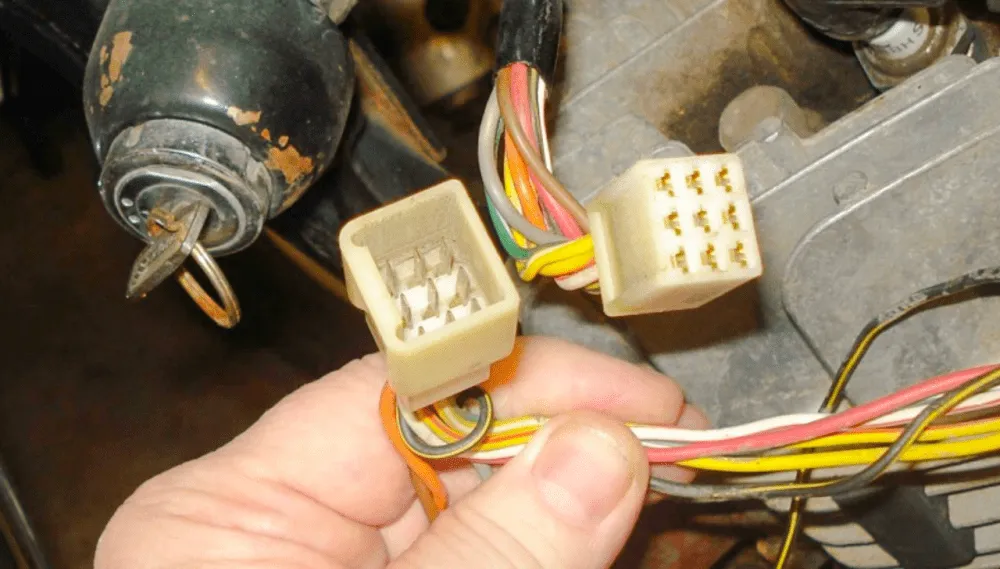

Dây điện xe máy có nhiều màu sắc và chức năng khác nhau
Nhóm Dây Nguồn Và Dây Mass
Dây nguồn cung cấp điện năng cho toàn bộ hệ thống. Dây Mass (dây mát) là dây hồi tiếp để hoàn thành mạch điện.
Màu Đỏ: Luôn là dây lửa (dương, +) trực tiếp từ bình ắc quy. Dây đỏ lớn thường đi đến rơ-le đề.
Màu Đen: Dây lửa sau khóa điện. Nó dẫn điện từ khóa đến các thiết bị sau khi xe đã bật khóa. Đây là dây nguồn DC phổ biến nhất để lấy điện cho các thiết bị phụ trợ.
Màu Xanh Lá Cây: Luôn là dây mát (âm, -) hoặc dây Mass. Tất cả các thiết bị điện đều phải có một dây xanh lá nối về sườn xe hoặc về cực âm của ắc quy.
Nhóm Dây Chiếu Sáng Và Tín Hiệu
Nhóm này liên quan trực tiếp đến hệ thống đèn và tín hiệu.
Màu Vàng: Dây nguồn đèn pha, thường là dây AC cấp từ mâm lửa lên. Dây này cũng đi vào cục sạc để ổn định điện áp.
Màu Xanh Dương: Dây đèn pha (chiếu xa). Đây là dây ra từ công tắc pha/cos đến bóng đèn.
Màu Trắng: Dây đèn cos (chiếu gần). Tương tự, đây là dây ra từ công tắc pha/cos đến bóng đèn.
Màu Cam: Dây xi nhan trái. Nó mang tín hiệu từ công tắc xi nhan đến bóng đèn bên trái.
Màu Xanh Nhạt: Dây xi nhan phải. Nó mang tín hiệu từ công tắc xi nhan đến bóng đèn bên phải.
Màu Nâu: Dây đèn hậu (đèn mờ phía sau). Đây là nguồn điện DC sau khóa, cấp cho đèn sau và đèn đồng hồ.
Các Dây Đặc Biệt Và Dây Điều Khiển Khác
Một số dây có sọc màu để chỉ chức năng chuyên biệt.
Xanh Lá sọc Vàng: Dây đèn phanh (thắng). Dây này sẽ có điện khi công tắc phanh (tay hoặc chân) được kích hoạt. Nó làm đèn hậu sáng mạnh hơn.
Đen sọc Trắng: Dây ngắt máy. Nó chạy từ ổ khóa xuống IC, dùng để tắt động cơ khi khóa điện bị ngắt.
Vàng sọc Đỏ: Dây điều khiển rơ-le đề. Dây này được nối mass khi bấm nút đề.
Xám: Dây nguồn tổng từ cục nháy (flasher) đến công tắc xi nhan. Nó là nguồn cung cấp nhịp nháy.
Quy Trình Chuẩn Bị Toàn Diện Trước Khi Thực Hiện Nối Dây
Công tác chuẩn bị kỹ lưỡng là yếu tố quyết định sự thành công và an toàn. Đặc biệt khi bạn đang làm việc với điện áp xe máy. Đây là bước mà một thợ lành nghề không bao giờ bỏ qua.
Kiểm Tra Tình Trạng Bình Ắc Quy Và Nguồn Điện
Trước khi tháo bất cứ thứ gì, hãy đảm bảo ắc quy hoạt động tốt. Một ắc quy yếu có thể gây ra hiện tượng đèn sáng yếu hoặc chập chờn sau khi nối. Sử dụng đồng hồ đo điện VOM để kiểm tra điện áp của bình ắc quy. Điện áp tiêu chuẩn phải nằm trong khoảng từ 12V đến 12.8V.
Kiểm tra hệ thống sạc của xe. Khởi động xe và đo điện áp tại hai cực ắc quy. Nếu điện áp tăng lên khoảng 13.5V – 14.5V khi ga lên, hệ thống sạc đang hoạt động bình thường.
Danh Mục Dụng Cụ Kỹ Thuật Bắt Buộc Phải Có
Việc chuẩn bị đầy đủ dụng cụ giúp quá trình làm việc nhanh chóng và chuyên nghiệp hơn.
Kìm Tuốt Dây và Kìm Cắt: Các loại kìm chuyên dụng này giúp tuốt vỏ dây một cách gọn gàng, không làm đứt lõi đồng bên trong.
Băng Dính Điện Cách Nhiệt: Phải sử dụng băng dính điện loại tốt, có khả năng chống thấm nước và chịu nhiệt.
Đồng Hồ Đo Điện (Multimeter): Thiết bị này giúp kiểm tra thông mạch và xác định chính xác dây nguồn. Nó loại bỏ mọi sự đoán mò.
Mối Nối Cốt Đồng (Cosse): Nên dùng các loại cốt bấm bằng đồng để mối nối chắc chắn và dẫn điện tốt hơn. Hạn chế chỉ xoắn dây bằng tay.

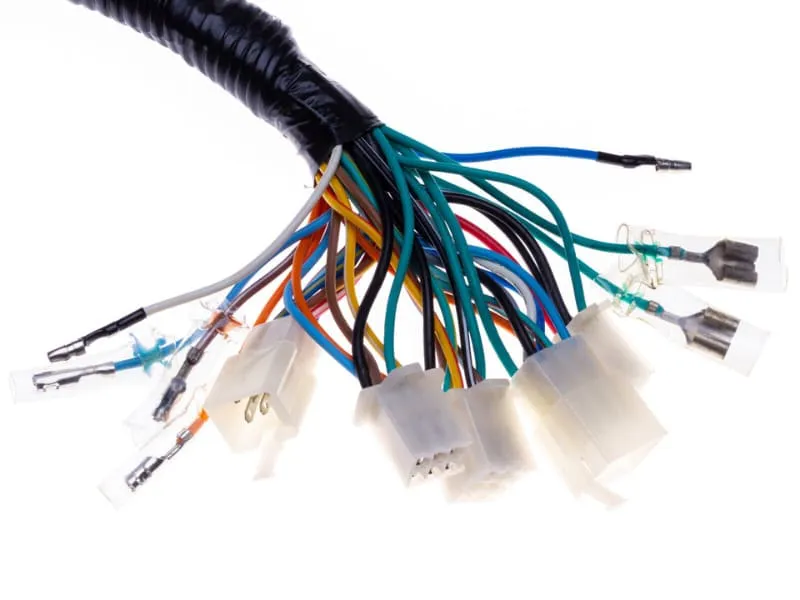

Thay dây điện xe máy tốn bao nhiêu tiền và cách nối dây điện đèn xe máy
Quy Tắc An Toàn Điện Học Tuyệt Đối Phải Tuân Thủ
Nguyên tắc an toàn là điều không thể thương lượng khi thao tác điện.
Tháo Cọc Âm (-) Ắc Quy: Đây là bước quan trọng nhất để ngắt toàn bộ nguồn điện. Nó ngăn chặn nguy cơ chập mạch và phát sinh tia lửa điện. Bạn phải tháo cọc âm (-) trước, sau đó mới đến cọc dương (+).
Không Thao Tác Khi Tay Ướt: Nước làm tăng khả năng dẫn điện và gây nguy hiểm điện giật. Hãy đảm bảo tay khô ráo và sử dụng găng tay cách điện nếu cần.
Cách Điện Ngay Lập Tức: Bất kỳ lõi dây đồng nào bị hở ra sau khi cắt hoặc tuốt vỏ đều phải được cách điện ngay. Không để các dây hở chạm vào nhau hoặc chạm vào sườn xe.
Kiểm Tra Lại Đường Dây: Sau khi hoàn thành một mối nối, hãy kiểm tra lại bằng mắt thường. Đảm bảo dây được cố định chắc chắn và không bị căng quá mức.
Hướng Dẫn Kỹ Thuật Nối Dây Điện Đèn Xe Máy Chi Tiết
Sau khi đã chuẩn bị và hiểu rõ nguyên lý, bạn có thể tiến hành nối dây. Việc này đòi hỏi sự tỉ mỉ và tuân thủ kỹ thuật.
Kỹ Thuật Tuốt Và Xoắn Lõi Dây Điện Đạt Chuẩn
Tuốt vỏ dây là bước đầu tiên của cách nối dây điện đèn xe máy.
Tuốt Vỏ: Dùng kìm tuốt dây tuốt bỏ khoảng 1 đến 1.5 cm vỏ cách điện. Phải đảm bảo không làm đứt các sợi lõi đồng bên trong.
Xoắn Lõi Đồng: Xoắn các sợi lõi đồng lại thành một bó chặt chẽ. Điều này giúp tăng tiết diện tiếp xúc và độ bền cơ học cho mối nối.
Sử Dụng Cốt Bấm: Tốt nhất là sử dụng cốt bấm (Cosse) và kìm bấm chuyên dụng. Bấm cốt đồng vào đầu dây đã tuốt, sau đó cắm vào giắc nối. Cách này đảm bảo mối nối bền bỉ và dễ tháo lắp.
Cách Nối Dây Cho Đèn Pha/Cos (Cải Tiến và Nâng cấp)
Đèn pha/cos là thiết bị tiêu thụ điện năng lớn nhất trong hệ thống. Việc nối dây phải đảm bảo khả năng chịu tải.
Xác Định Vị Trí Nguồn: Dây Vàng thường là dây nguồn AC (điện máy). Dây Đen sau khóa là dây nguồn DC (điện bình). Để đèn LED hoạt động ổn định, nên chuyển đèn pha sang dùng nguồn DC.
Lấy Nguồn DC: Cắt dây Vàng (hoặc dây nguồn AC) tại vị trí trước công tắc đèn chính. Nối dây này với dây Đen sau khóa (hoặc một dây nguồn DC an toàn khác).
Nối Dây Điều Khiển: Dây Xanh Dương (Pha) và Dây Trắng (Cos) vẫn được giữ nguyên. Chúng là dây điều khiển tín hiệu từ công tắc đến bóng đèn.
Nối Dây Mass: Dây Xanh Lá phải được nối chắc chắn với cực âm của bóng đèn. Nếu là xe đã độ, hãy kiểm tra dây Mass được đấu nối về đâu.

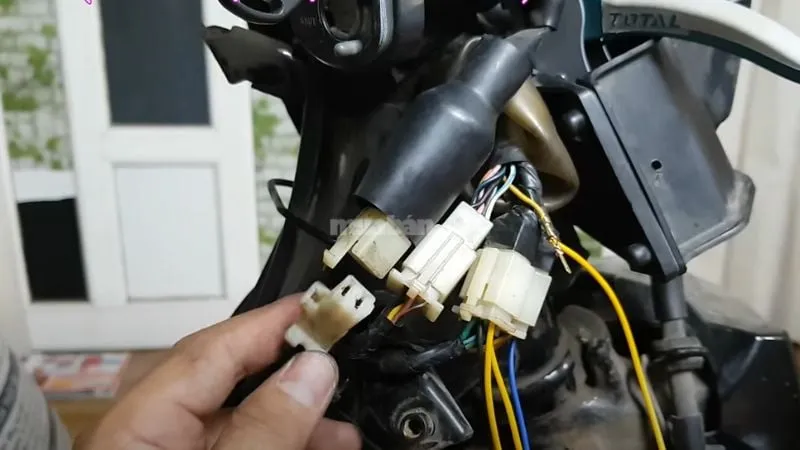

Sơ đồ chi tiết cách đấu đèn xe máy trực tiếp an toàn
Cách Nối Dây Điện Đèn Xi Nhan Và Đèn Hậu
Các đèn tín hiệu này dùng nguồn DC và yêu cầu đấu nối đơn giản hơn.
Đèn Xi Nhan: Dây Xám là nguồn chính từ cục nháy. Dây Cam (trái) và Xanh Nhạt (phải) là tín hiệu ra. Nối các dây này vào công tắc. Mỗi bóng xi nhan (trước/sau) chỉ cần một dây tín hiệu (Cam/Xanh Nhạt) và một dây Mass (Xanh Lá).
Đèn Hậu/Phanh: Dây Nâu (Đèn Hậu) và Dây Xanh Lá sọc Vàng (Đèn Phanh). Dây Mass (Xanh Lá) là chung. Nối ba dây này vào cụm bóng đèn ba chân.
Lưu Ý Về Công Suất: Đèn xi nhan LED tiêu thụ ít điện hơn. Khi chuyển sang LED, cần thay cục nháy (Flasher) bằng loại chuyên dùng cho LED. Điều này giúp đèn nháy đúng tốc độ.
Phương Pháp Cách Điện Mối Nối Chuẩn IP67
Cách điện là bước bảo vệ quan trọng nhất. Nó chống chập mạch và ngăn nước xâm nhập.
Sử Dụng Ống Co Nhiệt: Sau khi xoắn hoặc bấm cốt, luồn ống co nhiệt vào mối nối. Dùng bật lửa hoặc máy khò để làm ống co lại, bọc kín mối nối. Ống co nhiệt có khả năng chống ẩm và chịu nhiệt tốt hơn băng dính.
Quấn Băng Dính Điện: Nếu dùng băng dính, phải quấn từ ba đến bốn lớp. Quấn theo kiểu chồng chéo, đảm bảo không có khe hở. Bắt đầu quấn từ phần vỏ cách điện sang phần lõi, và kéo dài sang phần vỏ đối diện.
Cố Định Dây: Sau khi cách điện, dùng dây rút nhựa (thít) để cố định dây điện. Không để dây điện lỏng lẻo, tránh bị cọ xát với sườn xe. Sự cọ xát theo thời gian sẽ làm rách lớp cách điện và gây chập.
Nâng Cao Hệ Thống Chiếu Sáng Với Công Nghệ LED
Nâng cấp hệ thống chiếu sáng bằng đèn LED là xu hướng phổ biến. Tuy nhiên, nó đòi hỏi kiến thức chuyên môn về điện để đấu nối an toàn.
Tính Toán Công Suất Và Lựa Chọn Bóng Đèn LED Phù Hợp
Công suất là yếu tố then chốt. Đèn LED có công suất lớn có thể làm quá tải hệ thống điện zin.
Độ Sáng và Công Suất: Chọn loại đèn LED có dải công suất phù hợp (thường từ 8W đến 25W). Không nên lắp đèn quá 35W trừ khi đã nâng cấp ắc quy và sạc.
Tương Thích Vị Trí Lắp Đặt: Đèn LED phải có đế tản nhiệt hiệu quả. Đảm bảo đèn có đủ không gian để tản nhiệt trong chóa đèn. Nếu không, đèn sẽ nhanh hỏng.
Cách Đấu Nối LED Trợ Sáng (Sử dụng rơ-le)
Đèn trợ sáng thường có công suất cao, bắt buộc phải dùng rơ-le.
Sơ Đồ Đấu Rơ-le: Sử dụng rơ-le 4 chân. Chân 30 nối vào cọc Dương (+) ắc quy (qua cầu chì). Chân 87 nối vào đèn trợ sáng. Chân 85 nối Mass (-). Chân 86 nối vào dây kích (dây nguồn điều khiển công tắc).
Lấy Nguồn Kích: Dây kích (chân 86) nên được lấy từ dây nguồn sau khóa (dây Đen). Điều này đảm bảo đèn chỉ hoạt động khi xe đã bật khóa.
Cầu Chì Bảo Vệ: Bắt buộc phải lắp thêm cầu chì (Fuse) trên dây nguồn chính (dây 30) gần ắc quy. Cầu chì giúp ngắt mạch ngay lập tức khi xảy ra chập điện, bảo vệ hệ thống dây zin.
Chuyển Đổi Điện Bình (DC) Cho Đèn Pha Từ Điện Máy (AC)
Hầu hết các dòng Wave đời cũ dùng điện AC cho đèn pha. Việc chuyển sang DC là cần thiết để dùng đèn LED.
Xác Định Dây: Dây Vàng (AC nguồn đèn) và Dây Đen (DC sau khóa).
Thao Tác Chuyển Đổi: Cắt dây Vàng tại vị trí trước công tắc đèn. Cách điện kỹ lưỡng phần dây Vàng đi từ mâm lửa lên. Thay thế nó bằng cách nối một dây mới từ dây Đen sau khóa.
Kiểm Tra Ổn Áp: Sau khi chuyển DC, cần kiểm tra điện áp. Đèn phải sáng ổn định dù xe đang nổ ga lớn hay nhỏ.
Khắc Phục Sự Cố Thường Gặp Và Kiểm Tra Hệ Thống Sau Đấu Nối
Kỹ năng chuyên môn không chỉ nằm ở việc nối dây. Nó còn nằm ở khả năng chẩn đoán và xử lý sự cố.
Dấu Hiệu Nhận Biết Và Xử Lý Khi Xe Bị Chập Điện
Chập điện là rủi ro lớn nhất. Nó xảy ra khi dây dương chạm vào dây âm hoặc sườn xe.
Dấu Hiệu: Xe chết máy đột ngột, có mùi khét, khói bốc lên, hoặc cầu chì bị đứt liên tục.
Xử Lý Cấp Tốc: Ngay lập tức tắt chìa khóa và tháo cọc âm (-) ắc quy. Không cố gắng khởi động lại. Kiểm tra cầu chì. Nếu cầu chì đứt, không thay cầu chì mới có định mức cao hơn.
Kiểm Tra Mối Nối: Rà soát lại tất cả các mối nối đã thực hiện. Tìm xem có dây kim loại hở nào chạm sườn xe hoặc chạm vào dây Mass hay không.
Các Vấn Đề Thường Gặp Với Đèn Không Sáng Hoặc Sáng Yếu
Đèn Không Sáng: Nguyên nhân có thể là đứt bóng đèn, đứt cầu chì hoặc đứt dây Mass. Dùng đồng hồ VOM kiểm tra thông mạch từ nguồn đến chân bóng đèn.
Đèn Sáng Yếu/Chập Chờn: Có thể do ắc quy yếu, cục sạc hỏng, hoặc mối nối dây điện bị lỏng. Kiểm tra lại điện áp đầu ra của cục sạc. Siết chặt lại tất cả các mối nối.
Hệ Thống Xi Nhan: Nếu xi nhan không nháy, có thể do hỏng cục nháy. Nếu đèn LED không nháy đúng tốc độ, cần thay cục nháy cơ bản bằng loại dành cho LED.
Quy Trình Kiểm Tra Chức Năng Đèn Sau Khi Hoàn Tất
Sau khi hoàn tất đấu nối, cần kiểm tra toàn bộ hệ thống trước khi lắp vỏ xe.
Kiểm Tra Pha/Cos: Bật khóa điện và bật đèn. Chuyển đổi giữa pha và cos, đảm bảo cả hai chế độ đều hoạt động.
Kiểm Tra Tín Hiệu: Bật xi nhan trái và phải, kiểm tra cả đèn trước, đèn sau và đèn báo trên đồng hồ. Đảm bảo đèn nháy đều và ổn định.
Kiểm Tra Đèn Hậu/Phanh: Bật đèn hậu, sau đó bóp phanh tay và đạp phanh chân. Đèn phanh phải sáng rõ hơn đèn hậu khi bóp phanh.
An Toàn Cơ Học: Rung lắc nhẹ các đoạn dây đã nối. Đảm bảo mối nối không bị tuột hoặc lỏng lẻo khi xe vận hành.
Nắm vững cách nối dây điện đèn xe máy theo quy trình kỹ thuật nghiêm ngặt này sẽ giúp bạn bảo trì chiếc xe của mình một cách an toàn và chuyên nghiệp nhất.
Việc nắm vững cách nối dây điện đèn xe máy một cách chi tiết và chuyên nghiệp là nền tảng vững chắc để đảm bảo an toàn giao thông và nâng cao tuổi thọ hệ thống điện của xe. Luôn luôn tuân thủ nguyên tắc an toàn, đặc biệt là việc ngắt kết nối cọc âm ắc quy, và sử dụng dụng cụ phù hợp trong suốt quá trình thao tác. Nếu việc nâng cấp hệ thống phức tạp, đặc biệt là liên quan đến việc thay đổi dòng điện từ AC sang DC hoặc lắp đặt các thiết bị công suất lớn, hãy tìm đến sự hỗ trợ của các chuyên gia kỹ thuật có kinh nghiệm để đảm bảo độ chính xác và an toàn tuyệt đối, tránh các rủi ro chập cháy không đáng có.
