Việc nắm vững cách đi dây điện xe máy là kỹ năng sống còn cho bất kỳ ai muốn tự bảo dưỡng phương tiện. Hệ thống dây dẫn đóng vai trò như mạng lưới thần kinh truyền tải năng lượng và tín hiệu. Hiểu rõ hệ thống điện giúp bạn chủ động xử lý các sự cố hỏng hóc bất ngờ. Bài viết này phân tích sâu về sơ đồ mạch điện và ý nghĩa các màu dây điện. Chúng tôi hướng dẫn kỹ thuật đấu nối chuẩn xác để đảm bảo an toàn kỹ thuật tuyệt đối cho xe.
Tầm quan trọng của việc hiểu hệ thống điện xe máy
Hệ thống điện trên xe máy không chỉ đơn thuần là những sợi dây nối với nhau. Nó là một tổ hợp phức tạp điều khiển toàn bộ hoạt động của động cơ và các thiết bị ngoại vi. Khi bạn hiểu rõ cấu trúc này, việc nâng cấp hay sửa chữa trở nên dễ dàng hơn. Bạn sẽ tránh được những rủi ro về chập cháy do đấu nối sai quy cách.
Mỗi dòng xe có một thiết kế mạch điện riêng biệt nhưng vẫn tuân theo các nguyên lý vật lý cơ bản. Việc đi dây điện đúng cách giúp tối ưu hóa hiệu suất đánh lửa và độ sáng của đèn. Nó cũng bảo vệ các linh kiện điện tử đắt tiền như IC hay ECU khỏi hư hỏng. Sự ổn định của dòng điện quyết định tuổi thọ của bình ắc quy và các cảm biến trên xe.
Cách đảo pha động cơ xe điện đi lùi, gồng bánh do nhầm màu dây
Cấu tạo chi tiết các thành phần trong hệ thống điện
Bộ phận đầu tiên cần nhắc đến là nguồn điện, bao gồm ắc quy và mâm lửa. Ắc quy lưu trữ điện năng dưới dạng hóa năng để cung cấp cho hệ thống khi xe chưa nổ máy. Mâm lửa hay cuộn phát điện tạo ra dòng điện xoay chiều dựa trên nguyên lý cảm ứng điện từ. Hai thành phần này phối hợp nhịp nhàng để duy trì năng lượng cho toàn bộ xe.
Tiếp theo là bộ điều khiển và hệ thống đánh lửa, những “bộ não” thực sự của xe. IC hoặc ECU nhận tín hiệu từ cuộn kích để xác định thời điểm đánh lửa chính xác nhất. Mobin sườn đóng vai trò như một máy biến áp, tăng điện thế lên hàng chục nghìn vôn. Bugi sẽ sử dụng điện thế cao này để tạo tia lửa điện đốt cháy hỗn hợp nhiên liệu.

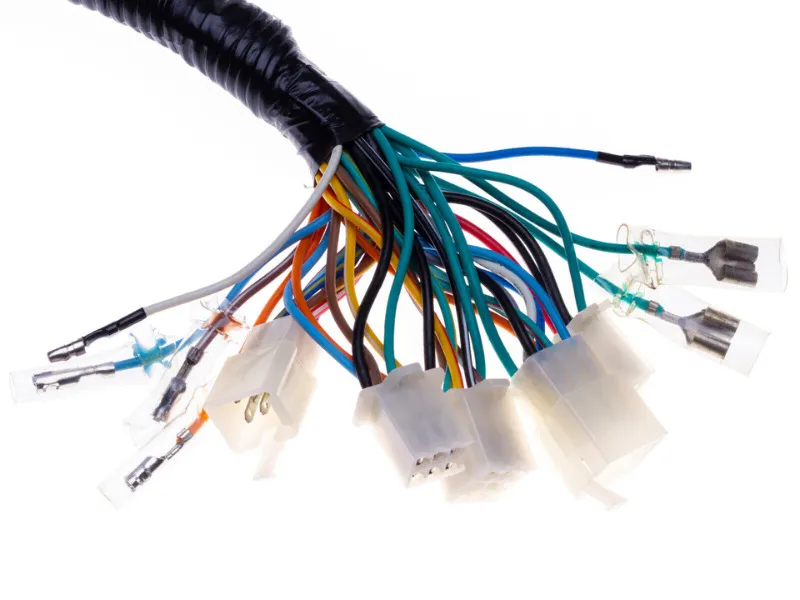

Nhận biết màu dây điện xe máy các hãng trên thị trường chuẩn
Giải mã bảng màu dây điện xe máy Honda phổ biến
Màu xanh lá cây luôn là dây mát trong hệ thống điện của hãng Honda. Đây là điểm quy chiếu điện thế cho toàn bộ các thiết bị tiêu thụ điện trên xe. Dây mát phải được tiếp xúc tốt với khung sườn kim loại để tránh hiện tượng nhiễu điện. Nếu dây mát bị lỏng, các thiết bị như đèn hay còi sẽ hoạt động chập chờn hoặc không hoạt động.
Dây màu đỏ là dây nguồn trực tiếp từ cực dương của bình ắc quy. Nó mang dòng điện đến ổ khóa và các thiết bị cần nguồn nuôi liên tục. Dây màu đen thường là dây nguồn sau ổ khóa, chỉ có điện khi bạn bật chìa khóa xe. Việc phân biệt rõ hai loại dây này giúp bạn đấu nối các thiết bị phụ trợ một cách an toàn.
Nguyên lý vận hành của mạch đánh lửa và sạc
Mạch đánh lửa bắt đầu từ cuộn nổ hoặc nguồn ắc quy tùy theo loại IC. Dòng điện đi vào IC và được tích trữ trong tụ điện bên trong bộ phận này. Khi nhận tín hiệu từ cuộn kích, IC sẽ phóng điện qua dây đen sọc vàng đến mobin sườn. Quá trình này diễn ra cực nhanh và lặp lại hàng nghìn lần mỗi phút khi động cơ vận hành.
Mạch sạc có nhiệm vụ chuyển đổi dòng điện xoay chiều từ mâm lửa thành dòng một chiều. Bộ tiết chế chỉnh lưu (cục sạc) thực hiện chức năng này đồng thời ổn định điện áp sạc. Nếu điện áp sạc quá cao, bình ắc quy sẽ bị phù và hỏng các bóng đèn. Ngược lại, điện áp quá thấp sẽ khiến bình ắc quy nhanh chóng hết điện và không thể đề máy, lúc này bạn cần biết cách kích bình acquy xe máy.
Sơ đồ minh họa quy trình vận hành hệ thống điện trên xe máy Honda Dream
Kỹ thuật đấu nối và đi dây điện an toàn
Khi thực hiện đấu nối, bạn cần sử dụng kìm bấm cos chuyên dụng để đảm bảo tiếp xúc tốt. Các mối nối bằng tay thường lỏng lẻo và dễ bị oxy hóa theo thời gian. Sử dụng ống co nhiệt thay vì băng keo điện để bảo vệ các điểm nối khỏi nước và bụi bẩn. Việc đi dây phải gọn gàng, tránh xa các bộ phận tỏa nhiệt cao như đầu bò hay ống xả.
Dây điện nên được luồn trong ống gen bảo vệ để tránh bị cọ xát vào khung xe. Các điểm rẽ nhánh cần được cố định bằng dây rút nhựa để không bị rung lắc khi xe di chuyển. Bạn nên kiểm tra kỹ độ dài của dây, tránh để dây quá căng khi bẻ lái. Một hệ thống dây điện gọn gàng không chỉ đẹp mắt mà còn rất dễ dàng cho việc truy vết lỗi sau này.
Các lỗi thường gặp khi đi dây điện xe máy
Hiện tượng chập mạch thường xảy ra do lớp vỏ cách điện của dây bị trầy xước. Khi lõi đồng chạm vào khung xe kim loại, dòng điện sẽ tăng đột ngột gây cháy cầu chì. Bạn cần kiểm tra kỹ các vị trí dây đi qua các góc cạnh sắc nhọn của khung sườn. Luôn trang bị cầu chì phù hợp với công suất tiêu thụ của hệ thống để bảo vệ xe.
Lỗi mất mát cũng là một vấn đề phổ biến khiến thợ sửa xe đau đầu. Các triệu chứng bao gồm đèn pha yếu, xi nhan nháy nhanh hoặc còi kêu nhỏ. Nguyên nhân thường do điểm tiếp xúc giữa dây xanh lá và khung xe bị rỉ sét. Bạn nên vệ sinh sạch sẽ các điểm bắt mát và bôi một lớp mỡ mỏng để chống oxy hóa.
Lưu ý đặc biệt cho các dòng xe 50cc
Các dòng xe Wave 50cc hay Cup 50cc thường có hệ thống điện đơn giản nhưng dễ hỏng hóc. Do đặc thù linh kiện có thể không cao cấp bằng xe phân khối lớn, việc bảo trì thường xuyên là cần thiết. Bạn nên kiểm tra định kỳ các đầu giắc cắm xem có bị lỏng hay cháy sạm không. Hệ thống điện ổn định giúp xe 50cc vận hành êm ái và tiết kiệm nhiên liệu hơn.
Đối với học sinh sử dụng xe 50cc, việc lắp thêm đèn LED trợ sáng cần hết sức cẩn thận. Công suất đèn quá lớn có thể làm quá tải hệ thống sạc và gây cháy cuộn phát điện. Bạn nên lắp thêm rơ-le để tách biệt mạch đèn phụ trợ khỏi mạch điện chính của xe. Điều này đảm bảo an toàn tối đa và không làm ảnh hưởng đến chế độ bảo hành của xe.
Việc thực hiện đúng quy trình cách đi dây điện xe máy không chỉ giúp phương tiện hoạt động ổn định mà còn bảo vệ tính mạng của người sử dụng. Hãy luôn tuân thủ các nguyên tắc về màu dây, kỹ thuật đấu nối và sử dụng vật tư chất lượng cao. Một hệ thống điện được chăm sóc tốt sẽ là nền tảng cho những hành trình an toàn và bền bỉ trên mọi nẻo đường.
