Việc tìm hiểu Cách Đấu Bình Ắc Quy Xe Máy Điện là kiến thức nền tảng quan trọng, giúp người dùng hiểu rõ hệ thống năng lượng của xe. Mặc dù công việc này thường do thợ chuyên nghiệp thực hiện, nắm vững nguyên lý mắc nối tiếp sẽ cho phép bạn kiểm tra và giám sát chất lượng lắp đặt, đảm bảo xe hoạt động ổn định. Bộ ắc quy ảnh hưởng trực tiếp đến điện áp hệ thống và độ bền ắc quy tổng thể, do đó, thao tác đúng kỹ thuật là cần thiết để bảo vệ phương tiện và nâng cao an toàn điện.
Nguyên Lý Cấu Tạo và Hoạt Động Của Hệ Thống Ắc Quy Xe Điện
Hệ thống ắc quy (pin chì-axit) đóng vai trò là nguồn cung cấp năng lượng chính cho toàn bộ hoạt động của xe điện. Để đạt được điện áp hoạt động cần thiết, các bình ắc quy đơn lẻ phải được kết nối với nhau theo một nguyên tắc nghiêm ngặt. Việc này đảm bảo công suất đầu ra đủ lớn để vận hành động cơ và các thiết bị phụ trợ.
Cấu Tạo Cơ Bản Của Một Bình Ắc Quy Đơn
Mỗi bình ắc quy xe điện thông thường là loại 12V hoặc 20Ah, được thiết kế dưới dạng kín khí (sealed lead-acid battery). Bình này bao gồm các bản cực chì, dung dịch điện phân (axit sulfuric loãng) và các cọc tiếp điện (cực dương (+) và cực âm (-)). Các bộ phận này được đặt trong một vỏ nhựa chịu lực.
Việc nắm rõ cấu tạo giúp xác định chính xác cực dương và cực âm. Đây là bước quan trọng nhất trước khi tiến hành đấu nối. Nếu đấu nối sai cực, có thể gây ra hiện tượng đoản mạch nghiêm trọng.
Các Mức Điện Áp Phổ Biến Trên Xe Điện
Xe máy điện hiện đại vận hành với nhiều mức điện áp khác nhau, tùy thuộc vào công suất động cơ và quãng đường di chuyển. Mỗi mức điện áp tương ứng với một số lượng bình ắc quy 12V được mắc nối tiếp:
Hệ Thống Điện Áp 48V (Thường Gặp Ở Xe Đạp Điện)
Hệ 48V cần bốn bình ắc quy 12V mắc nối tiếp. Đây là cấu hình cơ bản, cung cấp đủ năng lượng cho các mẫu xe đạp điện hoặc xe máy điện đời cũ. Việc mắc nối tiếp bốn bình sẽ cộng dồn điện áp lên $4 times 12V = 48V$.
Hệ Thống Điện Áp 60V (Phổ Biến Ở Xe Máy Điện Tầm Trung)
Hệ 60V yêu cầu năm bình ắc quy 12V mắc nối tiếp. Đây là cấu hình phổ biến nhất hiện nay trên các dòng xe máy điện. Nó cung cấp sự cân bằng giữa hiệu suất và chi phí.
Hệ Thống Điện Áp 72V (Dành Cho Các Dòng Xe Hiệu Năng Cao)
Hệ 72V là cấu hình mạnh mẽ nhất, sử dụng sáu bình ắc quy 12V mắc nối tiếp. Các dòng xe điện hiệu suất cao, cần tốc độ và quãng đường dài, thường trang bị hệ thống này.
Nguyên Tắc Vàng Khi Tiến Hành Mắc Nối Tiếp Ắc Quy
Mục đích duy nhất của việc đấu nối ắc quy xe điện là tăng điện áp tổng của hệ thống, trong khi vẫn giữ nguyên dung lượng (Ampe giờ – Ah) của bình đơn.
Hiểu Rõ Phương Pháp Mắc Nối Tiếp (Series Connection)
Trong mạch mắc nối tiếp, các bình ắc quy được sắp xếp thành chuỗi, kết nối theo nguyên tắc: Cực dương (+) của bình trước nối với cực âm (-) của bình sau. Cứ như vậy cho đến bình cuối cùng.
Cực âm của bình đầu tiên trong chuỗi sẽ được nối với dây nguồn âm (-) của bộ điều khiển xe (Controller). Cực dương của bình cuối cùng trong chuỗi sẽ được nối với dây nguồn dương (+) của bộ điều khiển.
Tầm Quan Trọng Của Điện Trở Dây Dẫn
Trong quá trình mắc nối tiếp, cần sử dụng dây dẫn chuyên dụng với tiết diện phù hợp. Dây dẫn phải đủ lớn để chịu được dòng điện cao mà không bị nóng chảy hay tạo ra điện trở quá mức. Điện trở cao sẽ làm tiêu hao năng lượng và giảm hiệu suất vận hành của xe.
Các mối nối giữa dây dẫn và cọc bình phải đảm bảo độ tiếp xúc kim loại tối ưu. Mối nối lỏng lẻo là nguyên nhân hàng đầu gây sụt áp, nóng dây và làm giảm tuổi thọ của cả bộ ắc quy.
Chuẩn Bị Toàn Diện Trước Khi Đấu Nối Ắc Quy
Tính an toàn và chính xác là hai yếu tố quyết định sự thành công của quy trình đấu nối. Việc chuẩn bị kỹ lưỡng các dụng cụ và thực hiện các biện pháp an toàn là bắt buộc.
Danh Mục Dụng Cụ Cần Thiết
Một người thợ chuyên nghiệp cần chuẩn bị đầy đủ: bộ cờ lê, mỏ lết cách điện để tháo ốc, kìm bấm cốt hoặc mỏ hàn thiếc (tùy loại ắc quy), dây dẫn điện chuyên dụng có lõi đồng lớn, long đen vênh (đệm vòng) và ốc vít mới. Ngoài ra, không thể thiếu các thiết bị đo lường như đồng hồ vạn năng (multimeter) để kiểm tra điện áp.
Quy Tắc An Toàn Điện Bắt Buộc Áp Dụng
Môi trường làm việc phải khô ráo, thoáng khí, và tránh xa nguồn lửa. Tuyệt đối không để dụng cụ kim loại chạm vào đồng thời cả hai cực của bình ắc quy vì có thể gây chập điện. Người thực hiện phải đeo găng tay cách điện và kính bảo hộ.
Ắc quy chì-axit có khả năng giải phóng khí Hydro trong quá trình sạc hoặc khi xảy ra chập mạch. Khí này rất dễ cháy nổ, do đó việc đảm bảo thông gió là cực kỳ quan trọng để duy trì an toàn điện.
Quy Trình Tháo Dỡ Và Đấu Nối Ắc Quy Mới Chi Tiết
Quy trình đấu nối ắc quy cần được thực hiện một cách cẩn thận, từng bước một, theo trình tự từ tháo dỡ đến kiểm tra cuối cùng.
Bước 1: Tháo Dỡ Bình Ắc Quy Cũ Một Cách An Toàn
Trước khi bắt đầu, điều đầu tiên là ngắt hoàn toàn nguồn điện khỏi bộ điều khiển. Tháo các giắc cắm nguồn chính (dây dương (+) và dây âm (-) nối với bộ điều khiển) trước tiên.
Tiếp theo, tiến hành tháo các dây nối tiếp giữa các bình. Luôn luôn dùng cờ lê hoặc tua vít cách điện để tháo ốc. Bắt đầu tháo cực âm trước, sau đó mới tháo cực dương của từng bình. Việc này giúp giảm thiểu nguy cơ chập mạch.
Loại bỏ bộ ắc quy cũ khỏi hộc xe. Kiểm tra hộc xe để đảm bảo không có bụi bẩn, nước đọng hay dấu hiệu ăn mòn nào.

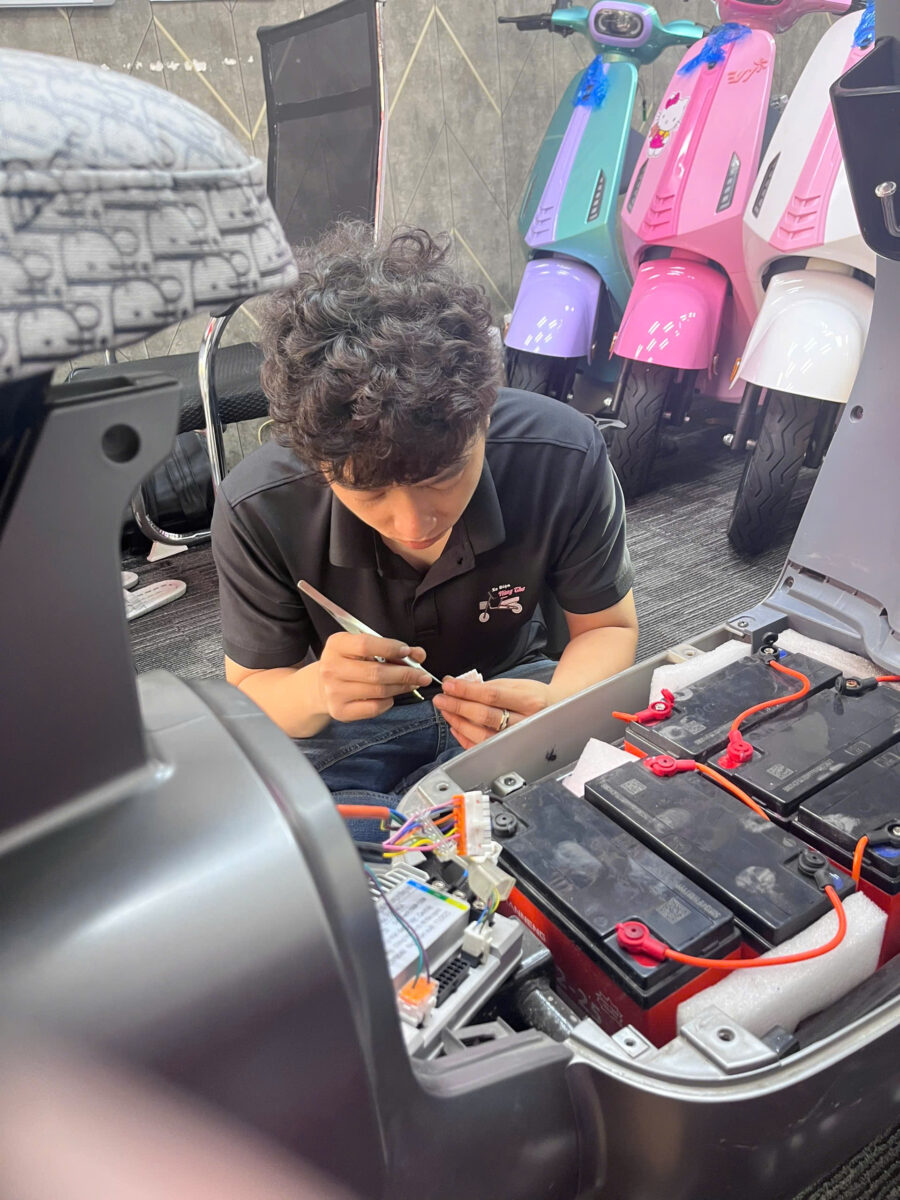

Bước 2: Chuẩn Bị Và Đấu Nối Các Bình Ắc Quy Mới
Sắp xếp các bình ắc quy mới vào hộc xe theo đúng thứ tự. Đảm bảo các cực được định hướng sao cho việc đấu nối được thuận tiện nhất.
Thực hiện đấu nối nối tiếp theo nguyên tắc: Cực (+) của bình 1 nối với Cực (-) của bình 2. Tiếp tục chuỗi này cho đến bình cuối cùng.
Sử dụng dây dẫn chuyên dụng và cố định chắc chắn vào cọc bình. Đối với loại ắc quy dùng ốc vít, phải sử dụng long đen vênh (đệm vênh) để tạo áp lực liên tục, chống lỏng lẻo do rung động khi xe hoạt động. Mối nối phải chắc chắn, không bị rung lắc.
Bước 3: Nối Dây Nguồn Chính Đến Bộ Điều Khiển
Sau khi hoàn tất việc nối tiếp giữa các bình, hai cực còn lại là cực âm (-) của bình đầu tiên và cực dương (+) của bình cuối cùng. Đây là hai cực đầu ra của hệ thống.
Nối cực âm của bình đầu tiên với dây nguồn âm (-) của bộ điều khiển. Nối cực dương của bình cuối cùng với dây nguồn dương (+) của bộ điều khiển.
Đảm bảo giắc cắm nguồn chính được kết nối chắc chắn, không bị lỏng hoặc lệch. Giắc cắm lỏng lẻo là nguyên nhân chính gây ra tình trạng xe chạy “lúc được lúc chăng,” gây ức chế cho người sử dụng.
Bước 4: Kiểm Tra Điện Áp Hệ Thống (Bước Bắt Buộc)
Sử dụng đồng hồ vạn năng để kiểm tra điện áp tổng sau khi đấu nối. Đo trực tiếp giữa cực âm của bình đầu tiên và cực dương của bình cuối cùng.
Giá trị điện áp phải nằm trong giới hạn cho phép của hệ thống (Ví dụ: 60V sau khi sạc đầy có thể đạt khoảng 67V-69V). Nếu điện áp đo được thấp hơn hoặc cao bất thường so với mức danh định (ví dụ 12V, 24V), điều đó cho thấy có lỗi trong quá trình đấu nối, thường là do một bình không được nối hoặc bị chập mạch.
Kiểm tra từng mối nối để đảm bảo không có tia lửa điện hoặc dấu hiệu nóng bất thường khi bật khóa điện.
Các Lỗi Kỹ Thuật Thường Gặp Khi Đấu Bình Ắc Quy
Ngay cả thợ chuyên nghiệp cũng có thể mắc lỗi, đặc biệt khi làm việc trong điều kiện thiếu sáng hoặc vội vàng. Nắm bắt các lỗi thường gặp sẽ giúp phòng tránh và xử lý kịp thời.
Hiện Tượng Đoản Mạch (Short Circuit)
Đây là lỗi nguy hiểm nhất, xảy ra khi cực dương và cực âm của cùng một bình, hoặc hai điểm mang điện khác nhau, chạm vào nhau thông qua vật dẫn. Nguyên nhân thường do dụng cụ kim loại rơi vào hộc bình, hoặc dây dẫn bị sờn vỏ.
Đoản mạch gây phát sinh tia lửa điện lớn, làm nóng chảy vỏ ắc quy, và có thể dẫn đến cháy nổ. Việc sử dụng các đầu nối được bọc cách điện hoàn toàn là biện pháp phòng ngừa hiệu quả.
Mối Nối Lỏng Lẻo Hoặc Bị Oxy Hóa
Mối nối không chặt hoặc bị oxy hóa tạo ra điện trở tiếp xúc cao. Điều này không chỉ làm sụt áp khi xe hoạt động mà còn sinh nhiệt tại điểm tiếp xúc. Nhiệt độ cao lâu ngày sẽ làm giảm độ bền ắc quy và làm hỏng đầu cọc bình.
Giải pháp là sử dụng long đen vênh để siết chặt và dùng mỡ chuyên dụng chống oxy hóa bôi lên các cọc bình. Việc này đảm bảo độ dẫn điện tối ưu.
Lỗi Đấu Nối Ngược Cực
Đấu nối ngược cực của một bình trong chuỗi nối tiếp sẽ làm giảm tổng điện áp của hệ thống đi $2 times 12V = 24V$. Ví dụ: Hệ 60V (5 bình) nếu đấu sai một bình, điện áp chỉ còn 36V. Xe sẽ hoạt động yếu hoặc không hoạt động được.
Cần kiểm tra lại toàn bộ quy trình, đảm bảo nguyên tắc: (+) nối với (-) được tuân thủ nghiêm ngặt giữa các bình.
Kỹ Thuật Bảo Vệ và Nâng Cao Tuổi Thọ Của Bộ Ắc Quy Mới Đấu
Việc đấu nối đúng kỹ thuật chỉ là bước khởi đầu. Để bộ ắc quy hoạt động bền bỉ, cần có các biện pháp bảo vệ và bảo dưỡng hợp lý.
Cách Ly Cơ Học Và Chống Rung Động
Trong quá trình di chuyển, xe điện chịu rung động liên tục. Những rung động này có thể làm lỏng các mối nối và dây dẫn.
Cần sử dụng các miếng đệm cao su hoặc vật liệu cách điện mềm để chèn giữa các bình ắc quy và thành hộc xe. Việc này giúp giảm thiểu rung động và cố định vị trí của bộ ắc quy, bảo vệ các mối nối bên trong.
Kiểm Soát Dòng Sạc Và Nhiệt Độ Sạc
Sau khi đấu nối, bộ ắc quy phải được sạc đầy trước khi sử dụng. Cần đảm bảo bộ sạc xe điện phù hợp với điện áp hệ thống (48V, 60V, 72V). Sạc quá dòng hoặc sạc trong môi trường quá nóng (trên $40^circ C$) sẽ làm giảm đáng kể tuổi thọ của bình.
Bộ sạc thông minh sẽ tự động ngắt khi đầy, nhưng người dùng vẫn cần kiểm tra định kỳ điện áp hệ thống để đảm bảo không bị sạc nhồi.
Vệ Sinh Và Kiểm Tra Định Kỳ Các Cọc Bình
Các cọc bình ắc quy rất dễ bị ăn mòn do hơi axit hoặc độ ẩm. Khoảng 6 tháng một lần, nên mở hộc bình để kiểm tra và vệ sinh các cọc bình.
Nếu phát hiện có lớp bột màu trắng hoặc xanh bám trên cọc, đó là dấu hiệu của sự ăn mòn. Dùng bàn chải sắt nhỏ và dung dịch baking soda pha loãng để vệ sinh, sau đó bôi một lớp mỡ bảo vệ chuyên dụng.
Việc tìm hiểu kỹ lưỡng về Cách Đấu Bình Ắc Quy Xe Máy Điện cung cấp cho người dùng một cái nhìn chuyên sâu và kiến thức cần thiết về hệ thống năng lượng của xe. Từ nguyên lý mắc nối tiếp cơ bản cho đến các quy trình an toàn nghiêm ngặt, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn điện cho xe. Mặc dù công việc lắp đặt phức tạp nên dành cho thợ có chuyên môn, việc nắm vững những nguyên tắc cốt lõi này sẽ giúp bạn giám sát chất lượng công việc, duy trì độ bền ắc quy và tránh được những rủi ro kỹ thuật không đáng có.
